Сервопривод, шаговый двигатель или асинхронный? Практическое руководство по двигателям для автоматизации сцены

1. Аннотация
В современных сценических условиях, где требуются экстремальное визуальное воздействие и абсолютная безопасность, выбор приводной технологии напрямую определяет потолок производительности системы. Три распространённых приводных решения — асинхронные (асинхронные) двигатели, шаговые двигатели и серводвигатели — ранжируются не просто по принципу «лучше или хуже», а по лежащим в их основе технологиям и соответствующим областям применения. Эта статья предоставляет специалистам в области сценического оборудования подробное техническое сравнение, объясняет основные различия и объясняет, почему сервоприводы стали незыблемой основой для высококачественной сценической автоматизации.

2. Основные идеи

1. Асинхронный двигатель: Экономичный и надежный источник питания. Идеально подходит для пуско-остановочных режимов, регулирования скорости или поддержания постоянной скорости без необходимости управления положением.

2. Шаговый двигатель: Экономичное решение для позиционирования с открытым контуром. Хорошо работает в условиях низкой скорости и небольшой нагрузки, но при перегрузке существует риск «потери шага» и, как следствие, накопленной ошибки позиционирования.

3. Серводвигатель: Промышленный стандарт высокопроизводительного управления движением. Благодаря замкнутой обратной связи он обеспечивает высокую точность, высокую динамику, многоосевую синхронизацию и интегрированные функции безопасности, что делает его незаменимым выбором для сложных и критически важных сценических применений.

3. Фундаментальное отличие: архитектура управления
Основное различие между тремя типами двигателей заключается в архитектуре их системы управления — в том, как они выполняют команды движения и проверяют фактическое движение. Это в корне определяет точность и надёжность.

1. Асинхронный двигатель (источник питания с разомкнутым контуром)
   Работает за счёт электромагнитной индукции. Скорость вращения во многом определяется частотой питания. Режим управления:открытый контур—после подачи команды система не может определить фактический результат ее выполненияЭто означает, что, хотя двигатель работает непрерывно при подаче питания, система не может проверить или скорректировать фактическую скорость или положение. Он функционирует как надежный источник энергии, обеспечивая вращательное движение, но не обладает точным отслеживанием и коррекцией команд.
2. Шаговый двигатель (позиционер с разомкнутым контуром)
   Шаговый двигатель делит полный оборот на фиксированное количество шагов. Каждый командный импульс заставляет двигатель двигаться на один фиксированный шаг — это режим позиционирования без обратной связи. Его ограничение заключается в следующем:потеря шага”: когда мгновенная нагрузка превышает крутящий момент двигателя, ротор не может следовать за импульсами, что приводит кменьше фактических шагов, чем предписано. Поскольку система является разомкнутой, онане может обнаружить или компенсировать эту ошибку, что приводит к неустранимому, кумулятивному отклонению между фактическим положением и заданным положением.

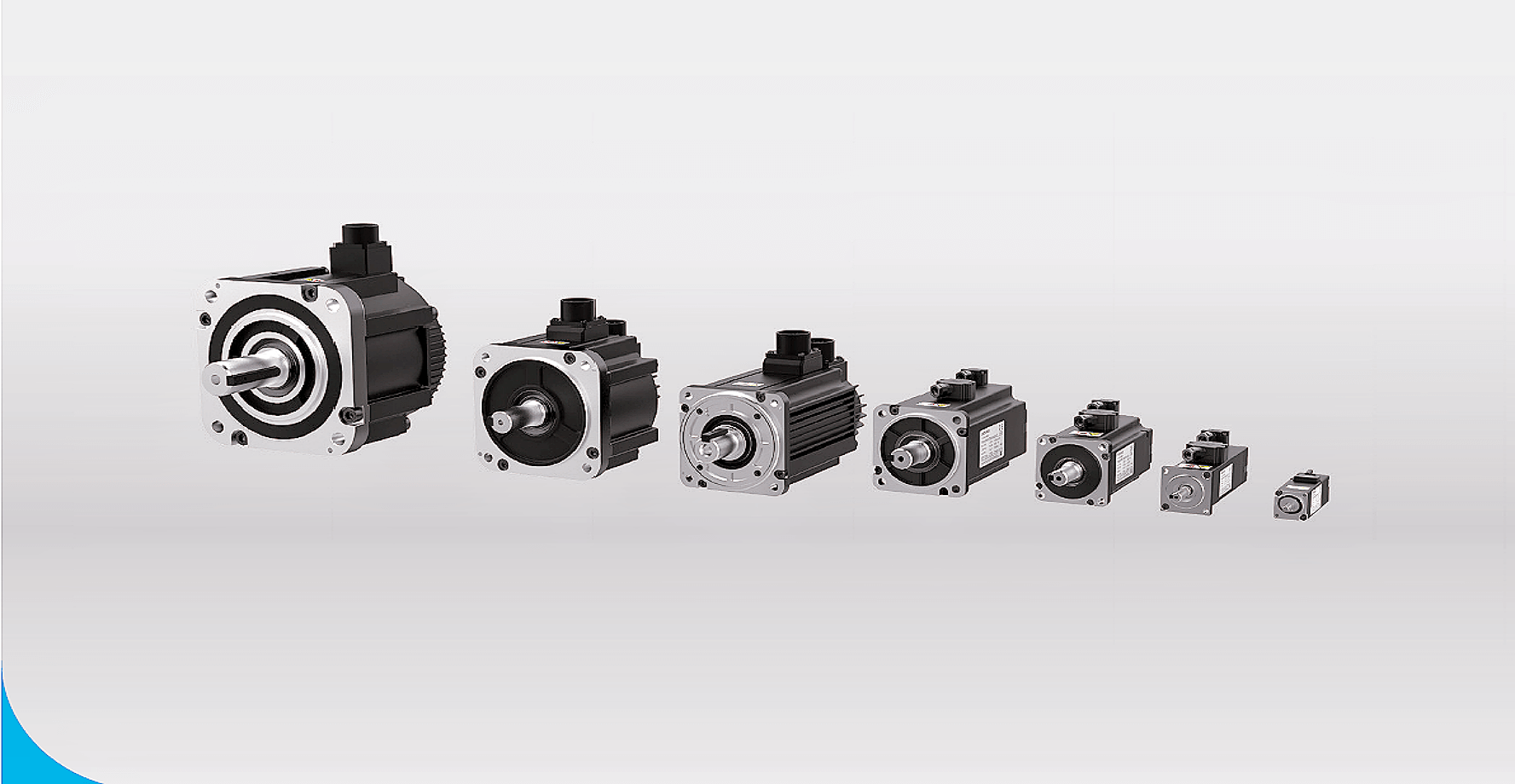

3. Серводвигатель (замкнутая система управления)
   Сервосистема состоит из двигателя,кодер высокого разрешения(для получения информации о положении и скорости в режиме реального времени) и интеллектуальный привод.Замкнутый контур» означает системупостоянно сравнивает команду с фактическим результатомПривод получает команды движения и, используя обратную связь от энкодера, динамически регулирует выходную мощность двигателя с помощью алгоритмов управления (например, ПИД-регулятора), чтобы исключить любую ошибку между командой и фактическим движением. Это не только обеспечивает очень высокую точность позиционирования, но и позволяет системе обрабатывать изменения нагрузки и выполнять сложные профили движения.

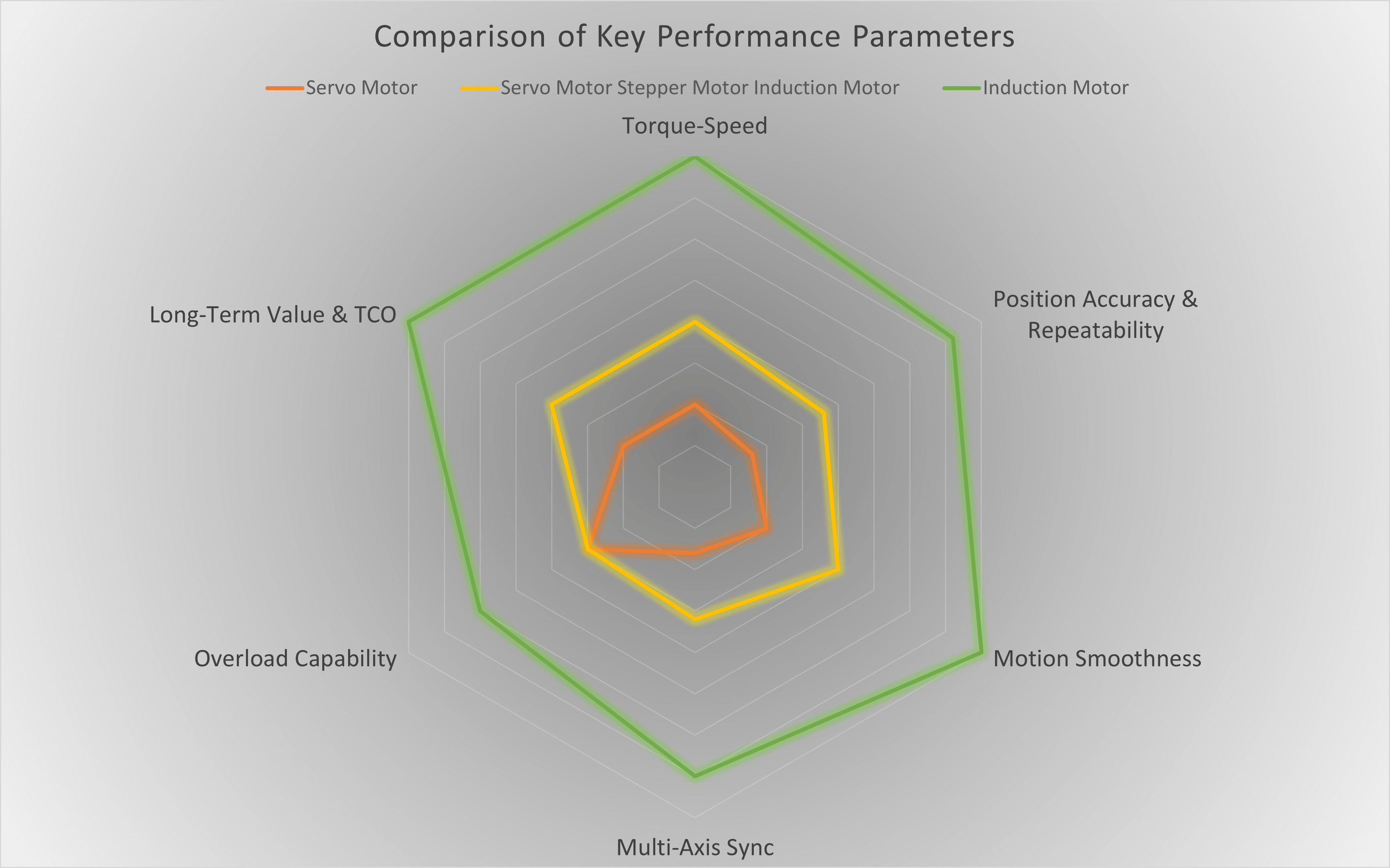

4. Глубокое сравнение ключевых параметров эффективности

5. Почему сервосистема стала популярной на профессиональных площадках
Распространение сервотехнологий обусловлено не только стремлением к более высокой производительности, но и тем, что их внутренние характеристики в корне соответствуют строгим требованиям современного управления движением сцены.

а.Детерминизм: от «перемещения» к «точному перемещению»
Современное сценическое оборудование больше не довольствуется одним лишь «движением»; каждое движение должно быть точным, повторяемым и предсказуемым. Сервосистема позволяет программистам обрабатывать физическое движение как аудиосигналы, точно настраивая траекторию, скорость и синхронизацию для идеальной повторяемости. Такой уровень управления выходит за рамки возможностей систем с открытым контуром.

б.Безопасность: проактивное снижение рисков
В приложениях, связанных с подвеской исполнительных механизмов или дорогостоящим оборудованием, безопасность не подлежит обсуждению. Сервосистемы включают мониторинг в реальном времени, диагностику неисправностей и соответствие международным стандартам безопасности (таким как SIL/PL), обеспечивая активный барьер безопасности, а не просто реактивное обнаружение. Индукционные или шаговые системы не могут сравниться с этим.

в.Эффективность определяет коммерческую ценность

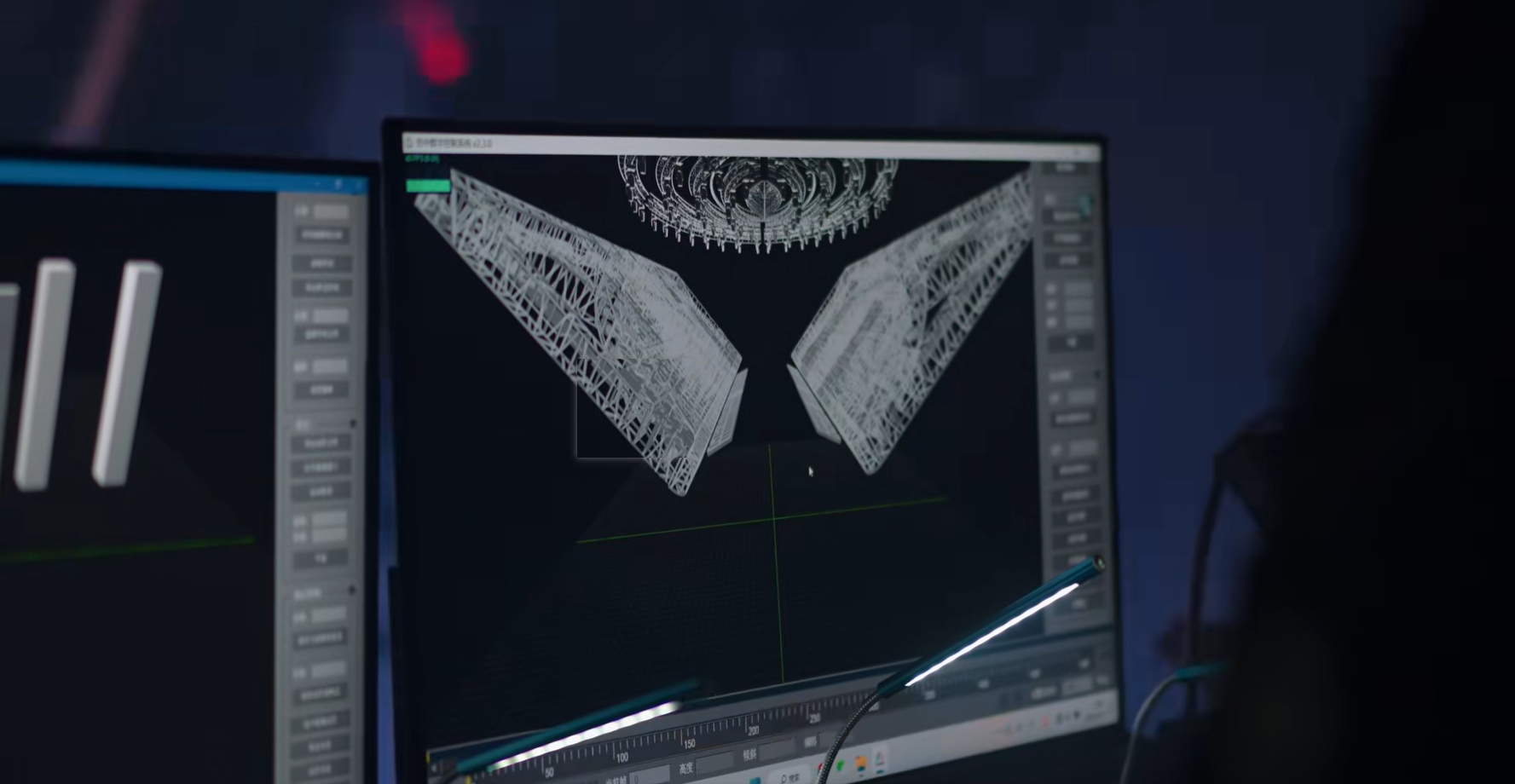

Для гастрольных постановок время равно деньгам: затраты на развертывание, ввод в эксплуатацию и обслуживание определяют бизнес-результаты. Сервосистемы глубоко интегрируются с современными платформами управления (например, контроллерами на базе ПК), поддерживают автономное программирование, 3D-симуляцию и удалённую диагностику, сокращая время ввода в эксплуатацию на месте с нескольких дней до нескольких часов и значительно снижая эксплуатационные расходы.

6. Стратегия выбора на основе сценария

1. Сценарий A: простое энергоснабжение, ограниченное бюджетом

   • Технология: Асинхронный двигатель + Частотно-регулируемый привод

   • Пример: занавески за кулисами, погрузка-разгрузка материалов, вентиляция

   • Обязательное условие: необходимо наличие механических ограничителей и датчиков в качестве резервных средств безопасности.

2. Сценарий B: Легкая нагрузка, короткий ход, позиционирование с низкой скоростью и высоким допуском

   • Технология: система шаговых двигателей

   • Пример: небольшие реквизиты, выставочные слайдеры, световые эффекты.

   • Ключевой момент проектирования: необходимо реализовать процедуру «дома» или контрольной точки для сброса и очистки накопленной ошибки.

3. Сценарий C: Высокоточное, высокодинамичное, высокобезопасное, многоосное синхронизированное критическое приложение

   • Технология: система сервопривода

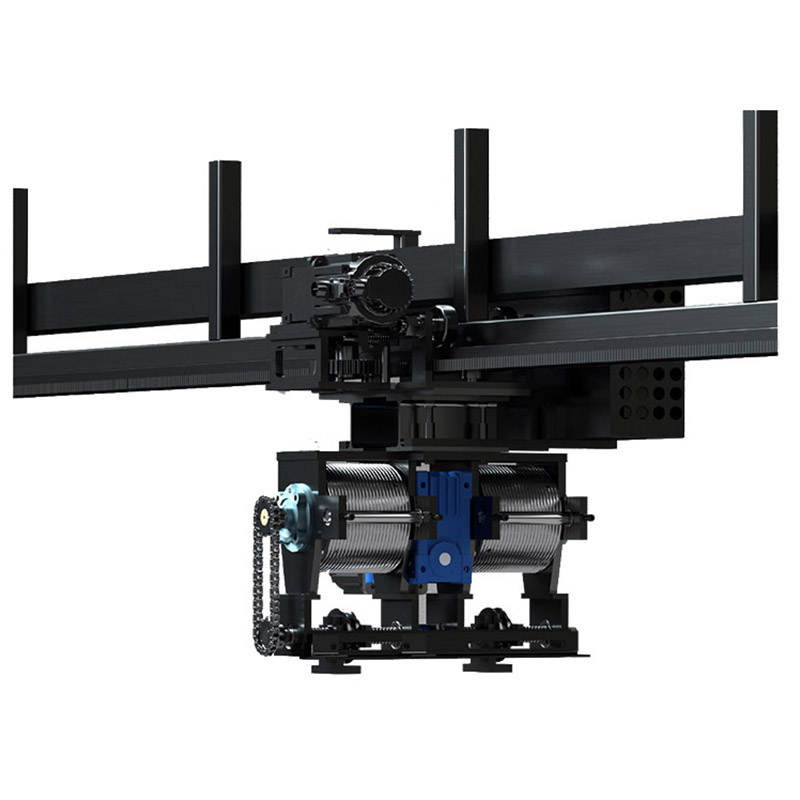

   • Пример: подъемно-вращательные сцены, системы полета артистов, многоточечные синхронизированные подъемные стены со светодиодными экранами, крупная сложная сценическая механика

   • Обоснование решения: Если какие-либо требования касаются точности позиционирования, плавности движения, многоосевой синхронизации, динамического отклика или интегрированной безопасности, сервосистема — единственное жизнеспособное техническое решение. Более высокие первоначальные инвестиции окупаются благодаря исключительной надежности, отсутствию ошибок на выставке и долгосрочной эффективности эксплуатации.

7. Преимущества серворешения YZ DITEC
В современных системах сценического оборудования безопасность, точность и стабильность являются непременными ключевыми показателями. YZ DITEC поставляет полнофункциональные сценические системы ссервоприводные решения,охватывающие управление с обратной связью, плавное движение, синхронизацию нескольких машин и мониторинг в реальном времени.

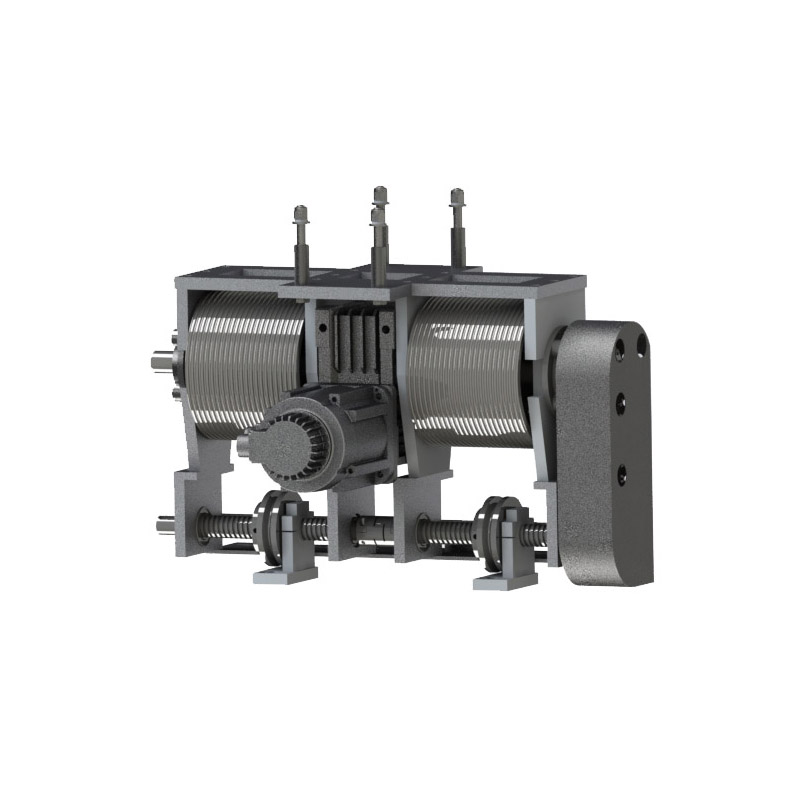

Наши системы широко применяются на гастрольных площадках, концертах, музыкальных фестивалях, в тематических парках, на презентациях брендов, автосалонах, в ночных клубах, выставочных залах, театрах и на сценах телестудий. Мы предлагаем комплексные решения для сервосистем — от интеллектуальных ЧПУ.цепная лебедка,подъемно-поворотно-раздвижные ступени, светодиодные экраны, групповые подъемники, направляющие дляплатформа управления автоматизацией шоуs. YZDITEC может настроить дизайн и интеграцию системы в соответствии с масштабом проекта и легко взаимодействовать с пультами управления шоу ипрограммное обеспечение для 3D-программированиядля многоосевой синхронизации и полного контроля безопасности. Выбирая YZDITEC, вы выбираете не просто высококачественное оборудование, а обеспечение безопасности на системном уровне и контроль качества шоу. Мы помогаем сцене перейти от «движения» к «движению под контролем». Благодаря сервотехнологии промышленного уровня каждое выступление становится точнее, надёжнее и выдающимся.
👉Ознакомьтесь с нашими решениями в области сервоприводов и примерами проектов

8. Заключение
Выбор двигателя для сценического оборудования — это сложное инженерное решение, основанное на функциональных требованиях, бюджете проекта и управлении рисками.

1. Асинхронные двигатели, отличающиеся превосходной экономической эффективностью, представляют собой надежное решение для простых систем силового привода.

2. Шаговые двигатели представляют собой компромисс между стоимостью и точностью, подходящий для сценариев позиционирования с небольшой нагрузкой и контролируемым риском.

3. Серводвигатели, благодаря своей комплексной превосходной производительности и гарантиям безопасности, занимают незаменимое положение в критически важных сценических приложениях и представляют собой основное направление развития сценической автоматизации от «механизированной» к «цифровой и интеллектуальной».
