Система управления механикой сцены - Black Warrior System

Система Black Warrior, разработанная компанией YZ DITEC, представляет собой комплексное решение для механики сцены, позволяющее управлять различными элементами сцены, которые приводятся в движение серводвигателем с абсолютным энкодером.

Система Black Warrior — это НОВОЕ решение ЧПУ для станков с сервоприводом, включающее в себя использование точных и программируемых возможностей движения серводвигателей для автоматизации и управления различными элементами сцены в одной системе.

Как цифровая система управления ЧПУ, Black-Warrior System объединяет такие функции, как управление, раннее оповещение и безопасность. Она обеспечивает плавную работу с точностью до миллиметра даже при сложных геометрических движениях.

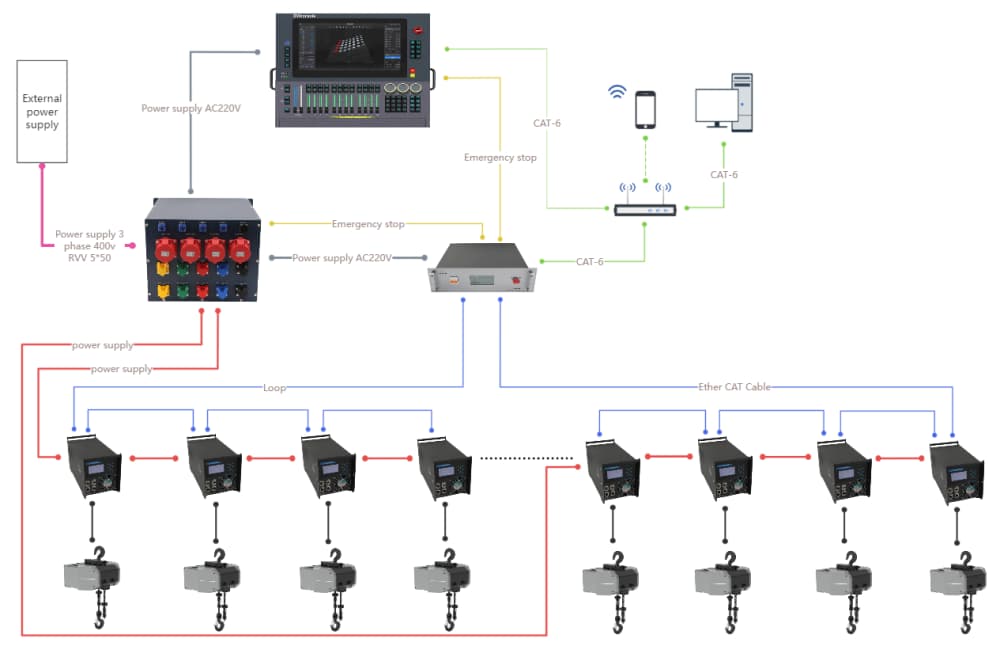

Система Black Warrior, как правило, состоит из нескольких интегрированных компонентов, обеспечивающих плавную работу и управление элементами сцены во время выступлений или мероприятий на сцене. Эти компоненты включают в себя систему управления и приводную машину. Система управления включает в себя программное обеспечение Pando, BW-console, BW-MC и BW-DC, а приводная машина включает в себя механический привод сцены с серводвигателем с абсолютным энкодером.

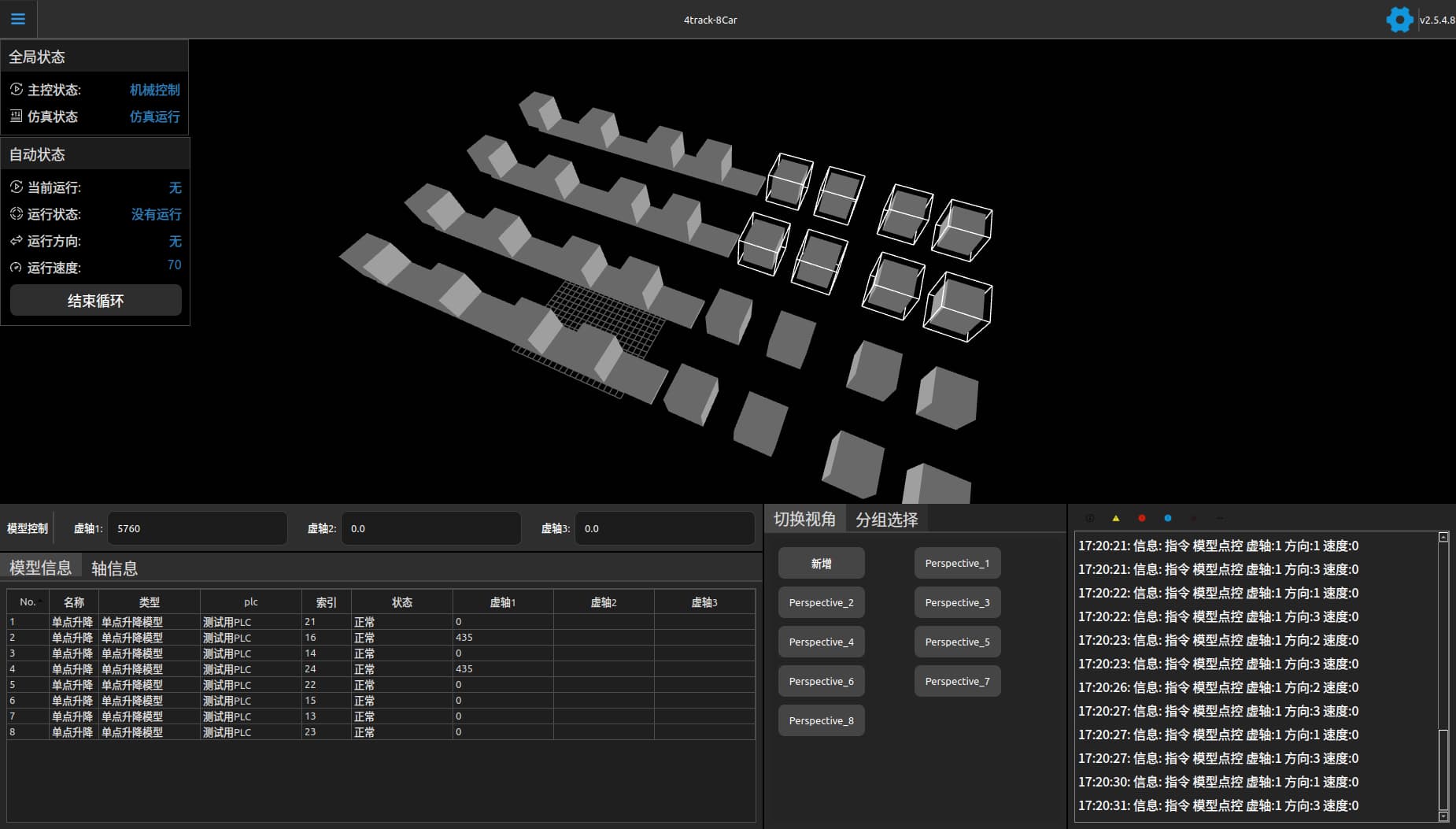

Pando Software: программное обеспечение для управления 3D-симуляцией, обеспечивает офлайн-симуляцию и 3D-предварительный просмотр для программирования сценического шоу. Это программное обеспечение позволяет операторам визуализировать и планировать движения на сцене в виртуальной среде перед исполнением. Оно обеспечивает реалистичную симуляцию настройки сцены, помогая выявлять потенциальные проблемы и оптимизировать последовательности выступлений. Что видишь, то и получаешь.

BW-console: интеллектуальная консоль управления сценой, выступающая в качестве центральной операционной платформы. BW-console — это интерфейс управления, с помощью которого операторы могут программировать, управлять и выполнять движения и эффекты на сцене. Она действует как командный центр для системы, позволяя выполнять точные настройки и координацию с операционной системой Linux. Встроенное программное обеспечение Pando и сенсорный экран делают программирование более интуитивным и удобным для пользователя, значительно оптимизируя процесс.

BW-MC: Главный контроллер управления, центральный блок управления системы Black Warrior. BW-MC служит посредником между пультом сцены и блоками драйверов. Оснащен встроенным модулем управления безопасностью, работающим совместно с пультом и вспомогательными блоками управления для обеспечения трехуровневой гарантии безопасности эксплуатации. BW-MC поддерживает группировку сетей до 128 контуров, предлагая избыточные соединения и надежную передачу.

BW-DC: Контроллер привода, исполнительные блоки главного контроллера. BW-DC обеспечивает безопасную, стабильную, плавную и синхронизированную систему привода. Включает такие технологии, как системы мониторинга в реальном времени и алгоритмы точного управления для повышения производительности и надежности механики сцены. Вместе с программным обеспечением и главным контроллером он обеспечивает трехуровневую гарантию эксплуатационной безопасности.

Исполнительный блок системы Black Warrior System — это привод механики сцены с серводвигателем с абсолютным энкодером. Это физические механизмы, которые выполняют команды, такие как двигатели, лебедки, подъемники и другие машины, которые приводятся в действие серводвигателем с абсолютным энкодером. Они отвечают за движение сцены, такое как подъем, качание, скольжение и вращение.

Кроме того, эти компоненты всей системы Black Warrior гарантируют бесперебойную работу механики сцены, позволяя проводить динамичные и креативные выступления, сохраняя при этом безопасность и точность.
