The Сервоподъемник C1 — это прецизионный подъемник, соответствующий стандартам BGV-C1, EN 17206 и SIL3, созданный для требовательных сцен и концертных площадок.Конфигурация безопасности: Двойные электромагнитные тормоза, аварийная остановка категории 0/1, встроенный тензодатчик, 4-точечные концевые выключатели, защита IP65, абсолютные энкодеры и память положения после отключения питания.Точность и контроль: позиционирование ±1 мм с быстрым откликом замкнутого контура и надежным удержанием положения.Движение и акустика: Сверхплавное движение (25–42 м/мин), регулируемая скорость 0,01–0,5 м/с, зависание на нулевой скорости и низкий уровень шума (~68 дБ).Прочность и надежность: Цепь FEC G80 (безопасность 12:1) для высокой грузоподъемности.В сочетании с EtherCAT plug-and-play и Black Warrior (BW-Console + Pando 3D) он обеспечивает быструю настройку и безупречную синхронизацию автоматизированных сценических систем — моторизованных реквизитов и сценических модулей, светодиодных экранов/видеостен, моторизованных систем рельс и сцен, осветительных ферм и систем управления полетами артистов — идеально подходит для выставок, театров, телевидения, концертов, клубов и гастрольных шоу.Основные характеристикиТипСервоуправляемая таль 500 кгЦепьЯпония FEC (длина 25 м)Напряжение380 В переменного тока, 3 фазыКонтрольBW-Console + симуляция Pando 3D

The Консоль BW революционизирует автоматизацию сцены, поскольку первый интегрированный терминал управления объединение:Управление движением промышленного уровня (точность 0,1 мм)Встроенная симуляция Pando 3D (виртуально-реальный замкнутый рабочий процесс)Архитектура, оптимизированная для аренды (развертывание по принципу «plug-and-play»)Основные преимущества1. Виртуальная и реальная синхронизация, «Отладка в 3D, выполнение с уверенностью»"Оффлайн-программирование: Предварительная визуализация сложных сцен в Pando 3DВиртуальные репетиции: Тестовые сигналы без перемещения физических механизмовРегулировка в реальном времени: Локальные настройки автоматически синхронизируются с симуляцией2. Проверенная надежностьОсобенностьТехническое преимуществоДвухрежимный аварийный остановСоответствует стандарту EN 60204-1 Cat.0 (отключение питания) и Cat.1 (контролируемая остановка)Волоконно-оптическая связьПередача сигнала без помех на расстояние более 2 км к главному контроллеру BW-MC™Интеграция DMX512Плавное управление с пультов управления освещением (ArtNet/sACN опционально)

Основные инновации: «Моделируйте с уверенностью, выполняйте с точностью»Pando 3D производит революцию в автоматизации сцены, представляя собой первую полностью интегрированную систему виртуального управления, преобразующую физические сервооси (подъемники/лифты/поворотные платформы) в программируемые виртуальные элементы для безрисковой подготовки к съемкам.Ключевые особенности1. Технология цифровых двойниковОтображение осей 1:1: Зеркальное отображение 256+ серводвигателей в виртуальном пространствеПредотвращение столкновений: Обнаружение рисков помех перед загрузкойХудожественный просмотр: Визуализация сложных движений с синхронизацией освещения и медиа2. Преимущества рабочего процессаТрадиционный методРешение Pando 3DНедели отладки на местеофлайн виртуальная репетицияКорректировки методом проб и ошибокТочное выполнение с первого разаОграниченная предварительная визуализацияПолная 3D-симуляция шоу

Интеллектуальное ядро ​​системы автоматизации сцены Black WarriorОбзор системыРазработано YZ DITEC, BW-MC - это центральный управляющий мозг для профессиональной сценической техники, сочетающей в себе:✔ Многоосное синхронное управление (до 256 осей)✔ Точность до субмиллиметра (точность позиционирования ±0,5 мм)✔ Архитектура, оптимизированная для аренды (модульный и масштабируемый)Ключевые особенности1. Расширенное управление движениемна базе EtherCAT топология (частота обновления 1 мс)Виртуальное отображение осей для сложных траекторий2. Интеллектуальное управлениеДиагностика состояния двигателяОповещения о пороговых значениях температуры/нагрузки3. Экосистема безопасностиТройной резерв Цепи аварийной остановки (кат. 0/1/2)Регулировка динамического предела во время операции

Обзор продуктаКомплект сервопривода и двигателя BW YZDITEC предлагает специализированное сервоприводное решение для профессиональной автоматизации сцены, сочетающее в себе... Контроллер привода BW-DCс соответствующим сервомоторомв единый, готовый к развертыванию комплект. Контроллер привода BW-DC — это интеллектуальный блок управления движением системы Black Warrior: Она обеспечивает управление сервоприводами в режиме реального времени с обратной связью, имеет двойные резервные тормозные цепи, четырехкратную защиту от перегрузки и синхронизацию EtherCAT по каждой подключенной оси. В сочетании с высокопроизводительным серводвигателем с абсолютным энкодером система обеспечивает точность позиционирования до долей миллиметра для подъемников, рельсовых тележек, подъемных сцен и любых изготовленных на заказ сценических конструкций — как новых, так и модернизированных. Доступны пять вариантов мощности привода:1,3 кВт/1,8 кВт/2,9 кВт/4,4 кВт/5,5 кВт/7,5 кВт   ▸Блок управления и питания дляизготовленный на заказСценическое оборудование. ▸Разработано для установки по индивидуальному заказу.Подключитесь и выступайте. ▸ Встроенная интеграцияс системой управления Black Warrior. ▸ Модернизация без переоборудования такелажа.— Замените двигатель и привод; рама, редуктор и такелажное оборудование остаются. ▸ Абсолютный энкодер— Положение сохраняется при выключении питания; при следующем включении питания перенастройка не производится. ▸ Подавление вибраций + автоматическая настройка инерции— бесшумное, стабильное движение при изменяющихся механических нагрузках. ▸ Ввод в эксплуатацию на месте установки— Настройка исходного положения, шага, конфигурации направления и диагностика аварийных сигналов на локальной панели. ▸ От 1,3 кВт до 7,5 кВт, одна платформа — Подъемники, рельсовые тележки, светодиодные экранные системы, подъемные платформы; стандартизированные запасные части для всего вашего парка оборудования.

Прецизионный контроллер движения для автоматизации сценыОбзор продуктаThe Контроллер привода BW-DC представляет собой высокопроизводительный блок управления движением Система Черного Воина, разработанный компанией YZ DITEC для профессионального сценического оборудования. Разработан для работы с Главный контроллер сервопривода BW-MC (центральный процессор автоматизации сцены), он обеспечивает:Многоосевой прецизионный контроль для сервоподъемников/лебедокБыстрое развертывание и масштабируемые конфигурации для рынков арендыМониторинг в реальном времени серводвигателя абсолютного энкодераКлючевые особенностиПроизводительностьБезопасность и контроль✔ Гибкая компоновка: Управляет несколькими исполнительными устройствами с синхронизированным движением✔ Трехуровневая безопасность: Объединяет в себе аппаратные, программные и основные защитные функции контроллера✔ Высокая точность: Точность позиционирования до миллиметра для плавной автоматизации✔ Встроенный модуль безопасности: Защита от перегрузки, двойное управление тормозом, обнаружение пределов✔ Данные в реальном времени: Непрерывная обратная связь по положению двигателя, скорости и крутящему моменту✔ Конфигурация панели: Локальная настройка параметров двигателя и мониторинг состояния

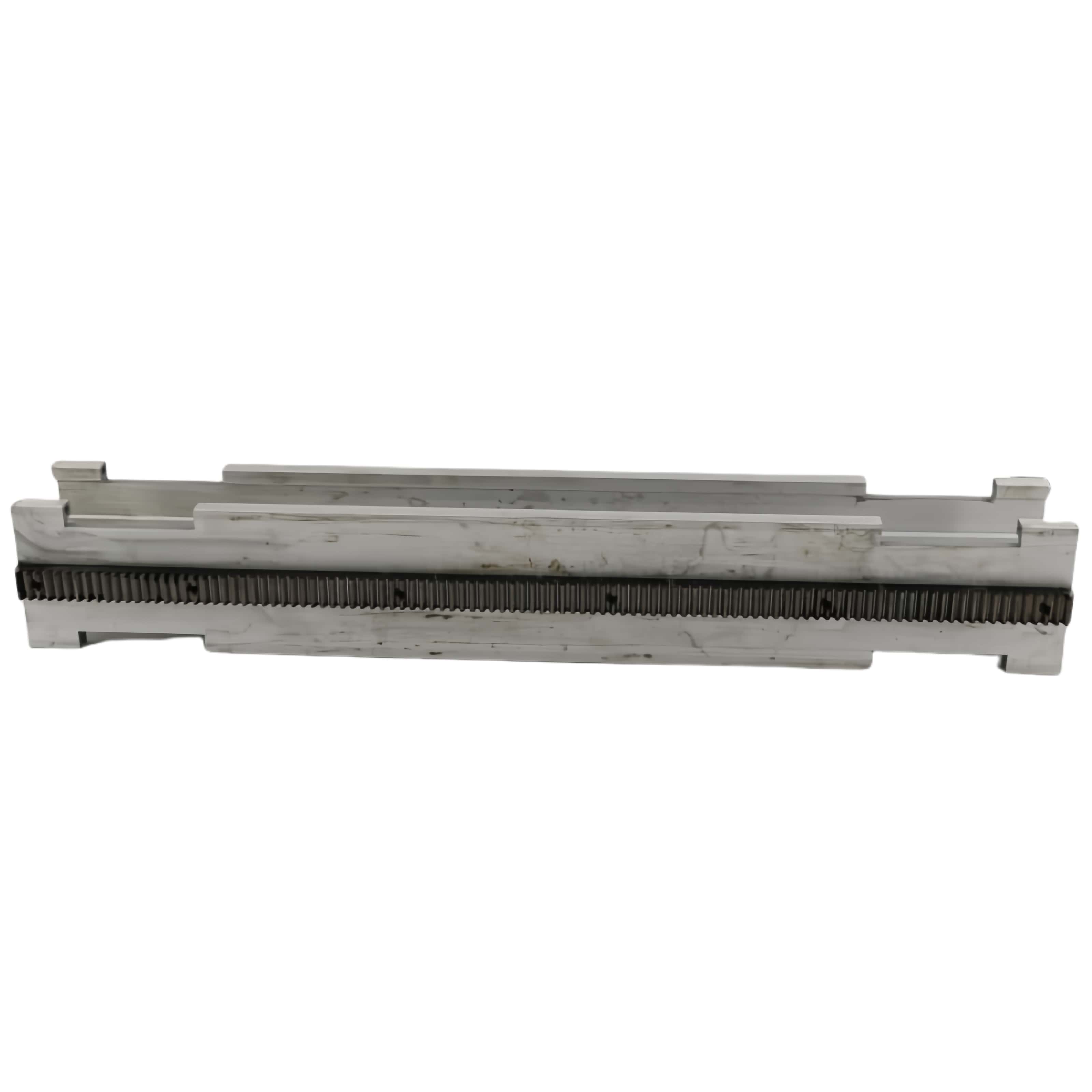

Модульная система направляющих рельсов — это эффективное решение, разработанное компанией YZ DITECH специально для сценического оборудования, динамических выставочных стендов и сцен со спецэффектами в кино. Система состоит из трёх частей: силовой тележки, ведомой тележки и настраиваемой направляющей. Она включает в себя глубокую интеграцию интеллектуальной системы управления для высокоточного позиционирования и синхронизированного управления несколькими силовыми тележками. Система использует электромеханическую конструкцию, отличающуюся высокой точностью, надёжностью, низким уровнем шума и простотой установки, что делает её пригодной для различных сложных условий применения. Основные технические параметры Параметр Элемент Технический индекс Метод реализации Точность позиционирования ±0,3 мм (любое положение) Абсолютный серводвигатель + кулачковый редуктор + зубчатая передача Точность повторного позиционирования ±0,1 мм Обратная связь в реальном времени Максимальная рабочая скорость 2 м/с (регулируемая) Алгоритм векторного управления Точность синхронизации ≤±0,5 мм (группа из нескольких транспортных средств) Шина реального времени EtherCAT Ключевые особенности✔ Высокоточное перемещение — для плавного позиционирования светодиодного экрана✔ Высокая производительность — грузоподъемность 1100 кг (тяговая нагрузка 22000 кг)✔ Полная интеграция — работает с сервоприводами и ферменными системами

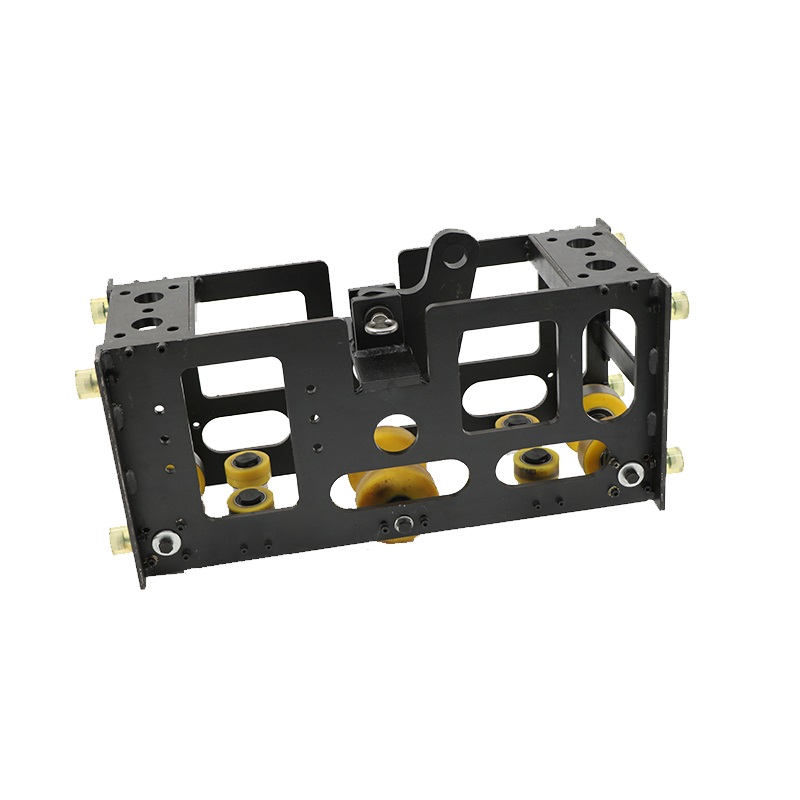

Тележка для рабов (YQT-K03)Размеры: 612×216×335 (мм)Масса: 30 кгГрузоподъемность: 1100 кг/комплектКонфигурация: Может трансформироваться в силовую тележку при использовании в паре с серводвигателем абсолютного значения и контроллером привода.

Модульная система направляющих рельсов — это эффективное решение, разработанное компанией YZ DITECH специально для сценического оборудования, динамических выставочных стендов и сцен со спецэффектами в кино. Система состоит из трёх частей: силовой тележки, ведомой тележки и настраиваемой направляющей. Она включает в себя глубокую интеграцию интеллектуальной системы управления для высокоточного позиционирования и синхронизированного управления несколькими силовыми тележками. Система использует электромеханическую конструкцию, отличающуюся высокой точностью, надёжностью, низким уровнем шума и простотой установки, что делает её пригодной для различных сложных условий применения.

КатегорияСпецификацияТормозная системаДвойные электромагнитные тормоза (резервные)МоторСерводвигатель с абсолютным энкодером переменного токаСистема управленияBW-консоль и главный контроллерСистема канатовСтальные тросы с коэффициентом безопасности 12:1 + устройство против запутыванияУстановкаСовместимо со стандартными фермами (мобильными и постоянными)Мониторинг нагрузкиИнтегрированные тензодатчики (соответствуют GB/T 36731-2018)

Ключевые особенностиКатегорияСпецификацияБезопасность• Позиционирование энкодера• Датчики предотвращения столкновений• Концевые выключатели ходаМобильность• Колеса + фиксированные ножки• Легко разбирается для транспортировкиПроизводительность• Большое расстояние подъема (макс. 4 м, настраивается пользователем)• Входное напряжение переменного тока 3 фазы 380 ВДизайнМодульные блоки комбинируются для создания сцен индивидуальной формы

Ключевые особенностиКатегорияСпецификацияБезопасность• Позиционирование энкодера• Датчики предотвращения столкновений• Концевые выключатели ходаМобильность• Колеса + фиксированные ножки• Легко разбирается для транспортировкиПроизводительность• Большое расстояние подъема (макс. 4 м, настраивается пользователем)• Входное напряжение переменного тока 3 фазы 380 ВДизайнМодульные блоки комбинируются для создания сцен индивидуальной формы
