Модульная система направляющих рельсов — это эффективное решение, разработанное компанией YZ DITECH специально для сценического оборудования, динамических выставочных стендов и сцен со спецэффектами в кино. Система состоит из трёх частей: силовой тележки, ведомой тележки и настраиваемой направляющей. Она включает в себя глубокую интеграцию интеллектуальной системы управления для высокоточного позиционирования и синхронизированного управления несколькими силовыми тележками. Система использует электромеханическую конструкцию, отличающуюся высокой точностью, надёжностью, низким уровнем шума и простотой установки, что делает её пригодной для различных сложных условий применения.
Настраиваемая функция клавиши трека
Для удобства транспортировки и доступа к лифту стандартная длина каждой секции составляет 2 метра. Возможны варианты длины 1 метр и 3 метра.
Грузоподъемность пути составляет 600 кг/м, с коэффициентом запаса прочности более 2 раз.

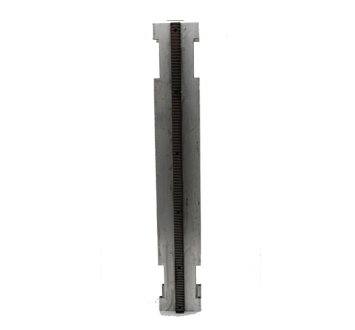

Выбранный корпус гусеницы имеет собственный вес 19 кг/м, что снижает вес и облегчает транспортировку и установку.
Учитывая, что сценарий использования предполагает модульную установку, между гусеницей и шестернями тележки используется зубчатая передача.

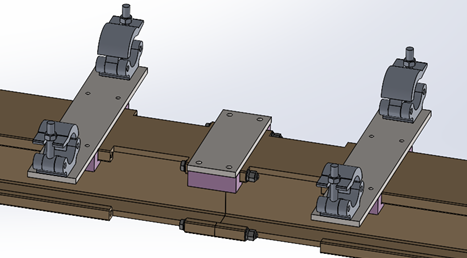

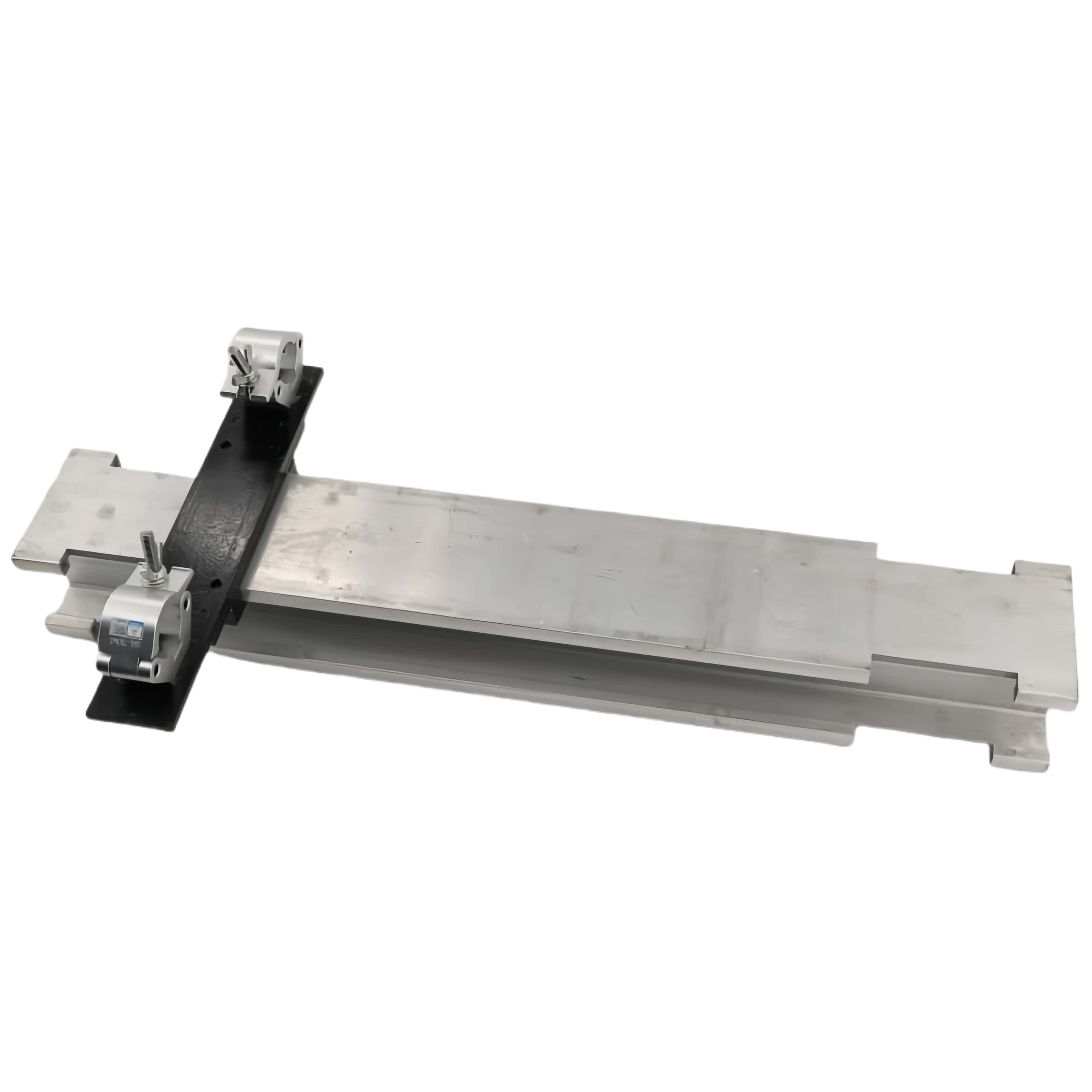

Соединения рельс удобны и просты, стабильны и надежны. Для соединения рельс используются винты и прижимные блоки, а для крепления рельс к фермам – крюки для освещения. Точки крепления крюков для освещения можно регулировать по длине рельса, чтобы избежать помех со стороны труб фермы. Стандартная пластина для соединения рельсов – ферма 400x400, другие размеры доступны опционально.
Для подвесных трасс общей длиной менее десяти метров электропроводка может быть выполнена с помощью натянутого стального троса для подвешивания штор. Для подвесных трасс длиной более десяти метров стальной трос будет значительно провисать посередине, поэтому для подвешивания штор потребуется несущий профиль.
Крюки для освещения, используемые для соединения трека с фермой, сертифицированы TUV, каждый крюк рассчитан на нагрузку 750 кг.
Нагрузка на путь связана с расстоянием между точками подвески, как показано в таблице ниже (с коэффициентом запаса прочности 2):
Пролет точки подвешивания (м) Грузоподъемность (кг) |
|
|
|
1,5 м | 1200 | 1200 | 1200 |
3m | 400 | 650 | 1000 |
4m | 225 | 300 | 500 |
Установка пути

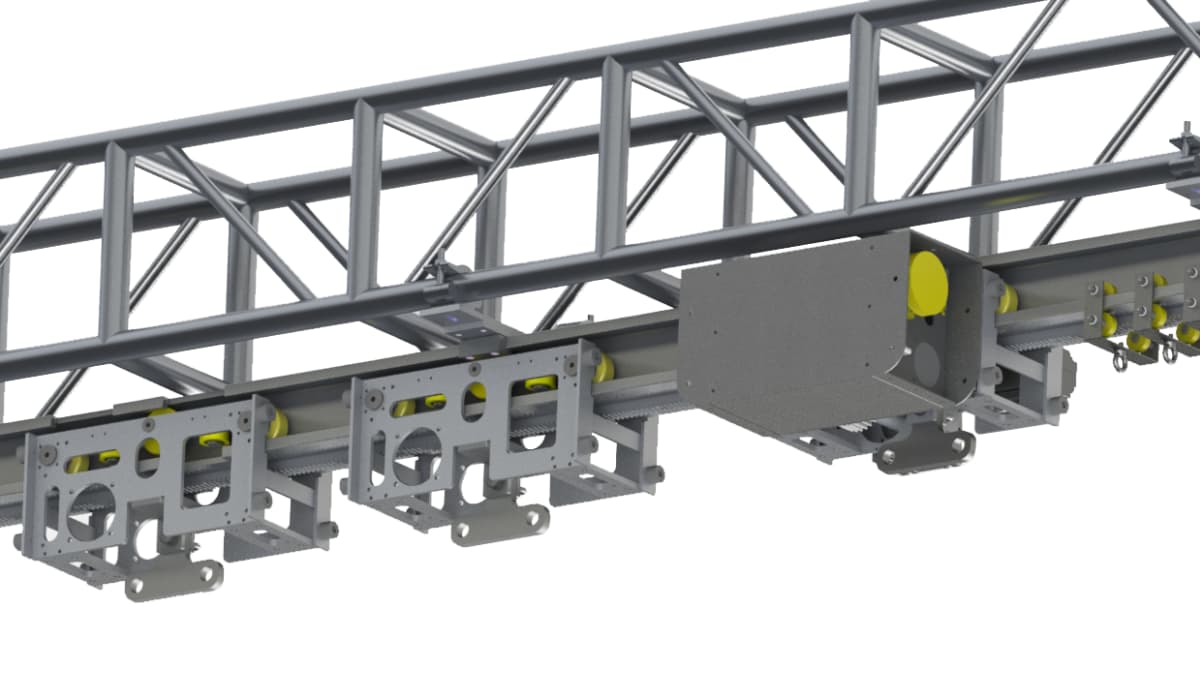

Подвесная установка

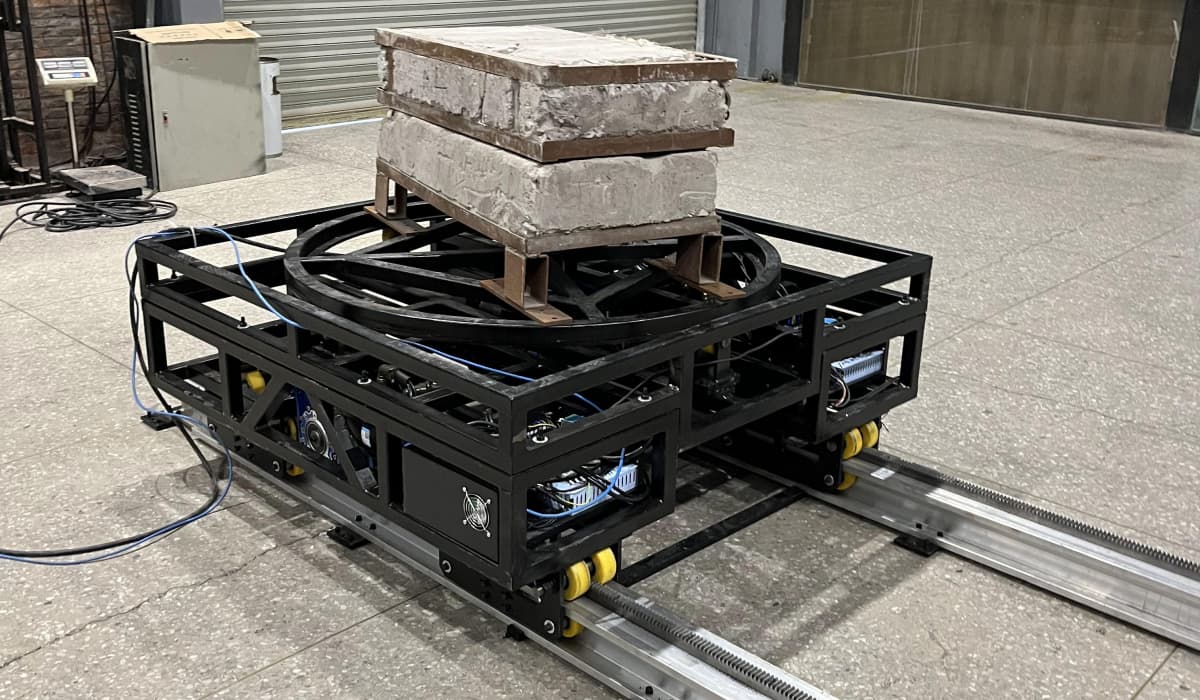

Наземная установка двойного назначения
