Система скольжения и вращения - Ground Double Track

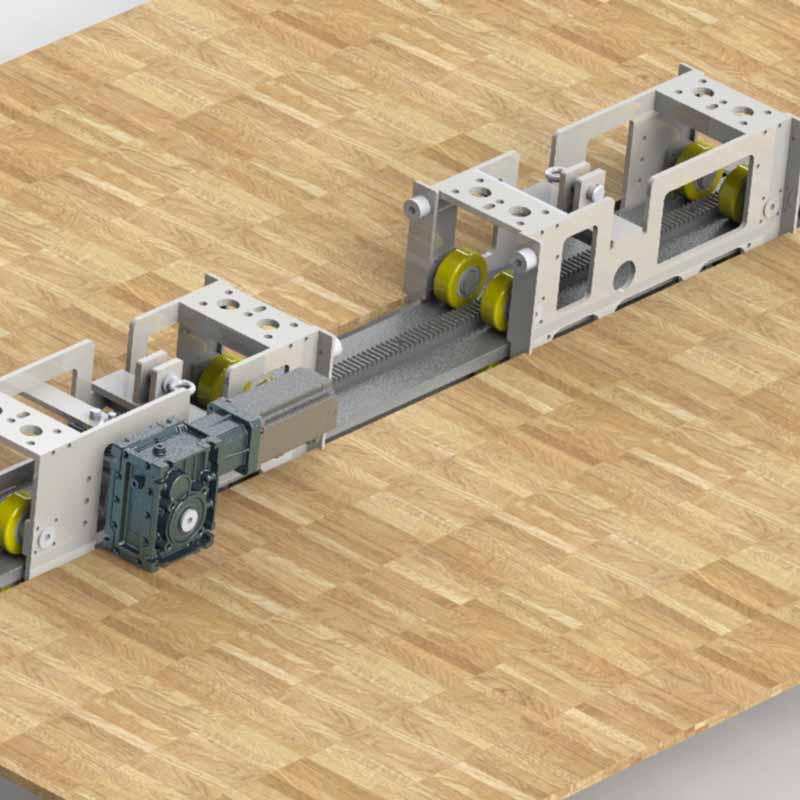

Модульная система направляющих рельсов — это эффективное решение, разработанное компанией YZ DITECH специально для сценического оборудования, динамических выставочных стендов и сцен со спецэффектами в кино. Система состоит из трёх частей: силовой тележки, ведомой тележки и настраиваемой направляющей. Она включает в себя глубокую интеграцию интеллектуальной системы управления для высокоточного позиционирования и синхронизированного управления несколькими силовыми тележками. Система использует электромеханическую конструкцию, отличающуюся высокой точностью, надёжностью, низким уровнем шума и простотой установки, что делает её пригодной для различных сложных условий применения. Основные технические параметры Параметр Элемент Технический индекс Метод реализации Точность позиционирования ±0,3 мм (любое положение) Абсолютный серводвигатель + кулачковый редуктор + зубчатая передача Точность повторного позиционирования ±0,1 мм Обратная связь в реальном времени Максимальная рабочая скорость 2 м/с (регулируемая) Алгоритм векторного управления Точность синхронизации ≤±0,5 мм (группа из нескольких транспортных средств) Шина реального времени EtherCAT Ключевые особенности✔ Высокоточное перемещение — для плавного позиционирования светодиодного экрана✔ Высокая производительность — грузоподъемность 1100 кг (тяговая нагрузка 22000 кг)✔ Полная интеграция — работает с сервоприводами и ферменными системами

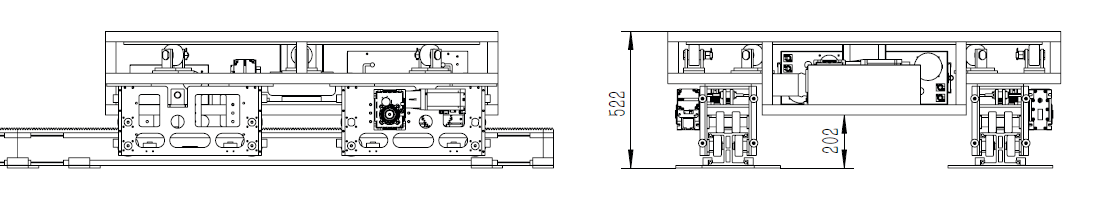

Тележка для рабов (YQT-K03)Размеры: 612×216×335 (мм)Масса: 30 кгГрузоподъемность: 1100 кг/комплектКонфигурация: Может трансформироваться в силовую тележку при использовании в паре с серводвигателем абсолютного значения и контроллером привода.

Модульная система направляющих рельсов — это эффективное решение, разработанное компанией YZ DITECH специально для сценического оборудования, динамических выставочных стендов и сцен со спецэффектами в кино. Система состоит из трёх частей: силовой тележки, ведомой тележки и настраиваемой направляющей. Она включает в себя глубокую интеграцию интеллектуальной системы управления для высокоточного позиционирования и синхронизированного управления несколькими силовыми тележками. Система использует электромеханическую конструкцию, отличающуюся высокой точностью, надёжностью, низким уровнем шума и простотой установки, что делает её пригодной для различных сложных условий применения.

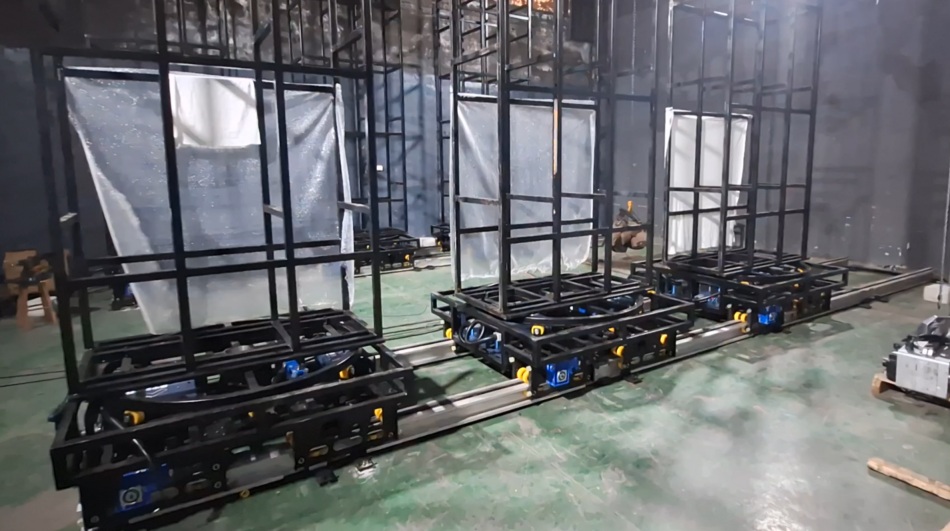

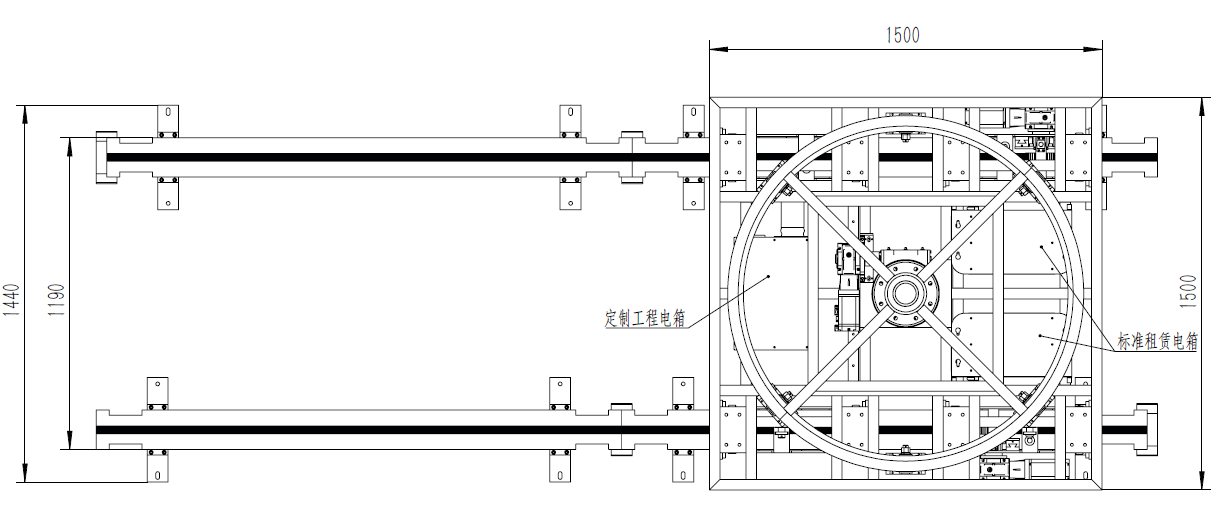

Комбинированная система автоматизации сценыДвойной путьЭлектрическая тележка:Серводвигатель, 1,0 кВтТележка для рабовНагрузка: 800 кгТяговая нагрузка: 2000 кгВращение:Серводвигатель, 1,0 кВт
