Обзор продукта | |
▸Блок управления и питания дляизготовленный на заказСценическое оборудование. ▸Разработано для установки по индивидуальному заказу.Подключитесь и выступайте. ▸ Встроенная интеграцияс системой управления Black Warrior. ▸ Модернизация без переоборудования такелажа.— Замените двигатель и привод; рама, редуктор и такелажное оборудование остаются. ▸ Абсолютный энкодер— Положение сохраняется при выключении питания; при следующем включении питания перенастройка не производится. ▸ Подавление вибраций + автоматическая настройка инерции— бесшумное, стабильное движение при изменяющихся механических нагрузках. ▸ Ввод в эксплуатацию на месте установки— Настройка исходного положения, шага, конфигурации направления и диагностика аварийных сигналов на локальной панели. ▸ От 1,3 кВт до 7,5 кВт, одна платформа — Подъемники, рельсовые тележки, светодиодные экранные системы, подъемные платформы; стандартизированные запасные части для всего вашего парка оборудования. |

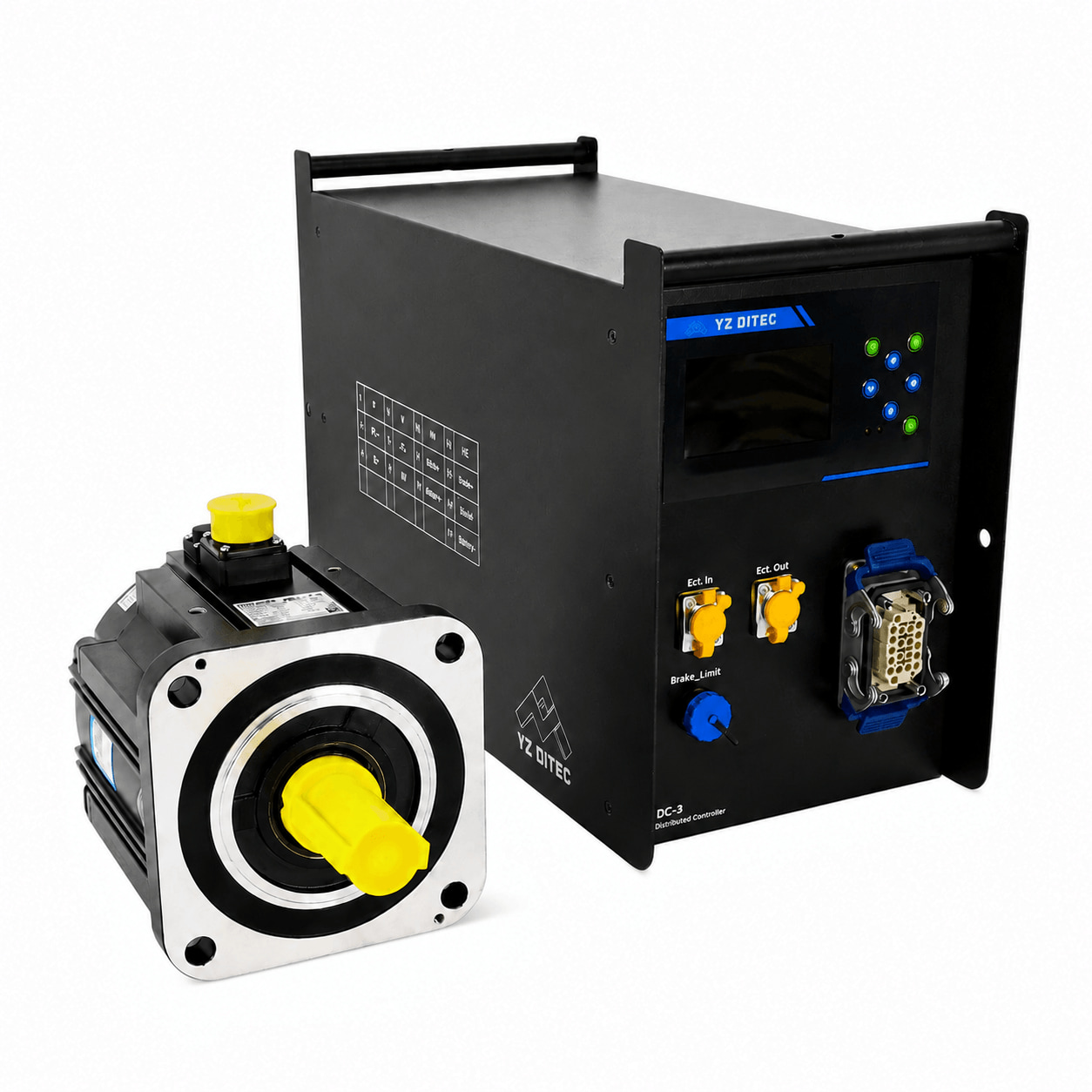

| Контроллер привода BW-DC | |
| Категория | Спецификация |
| Входная мощность | Переменный ток 380 В ±10%, 50–60 Гц |
| Точность позиционирования | повторяемость ±0,1 мм |
| Полоса пропускания | 3 кГц |
| Коммуникация | EtherCAT (цикл синхронизации 125 мкс) |
| Аварийная остановка | Категория 0 и Категория 1 (IEC 60204-1) |
| Архитектура безопасности | Тройное резервирование: аппаратные ограничения + программные ограничения + сторожевой таймер главного контроллера |
| Управление тормозами | Двойные резервные тормозные контуры |
| Ограничение защиты | Ограничения программного обеспечения / ограничения аппаратного превышения хода / ограничения аварийной остановки / перегрузка тензодатчика |
| Функции локальной панели | Настройка исходного положения, движение вперед/назад, настройка направления вращения двигателя, диагностика аварийных сигналов, порт джойстика. |
| Тепловой мониторинг | Встроенная функция отслеживания температуры с дистанционным оповещением. |

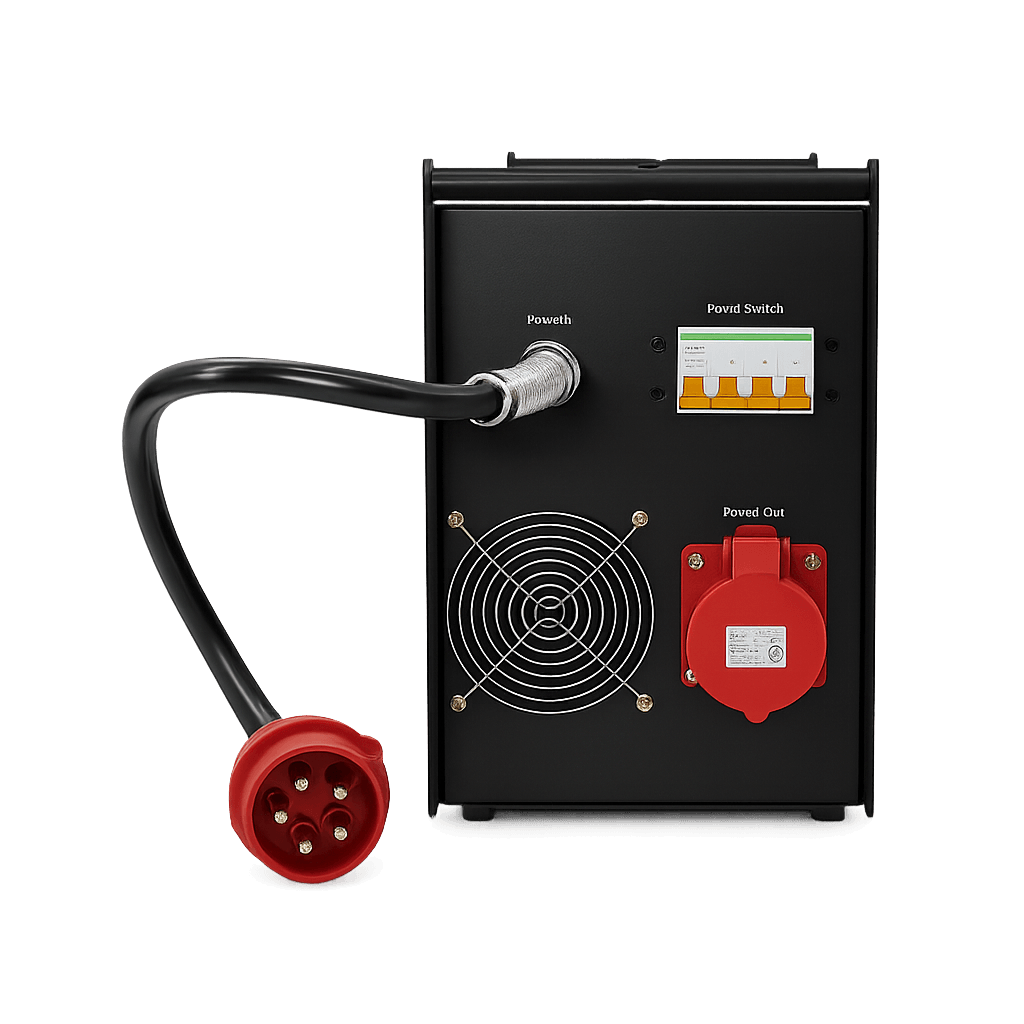

| Интерфейсы | EtherCAT ×2, разъем для тензодатчика, разъем для дистанционного управления, комплект авиационных штекеров (штекер+гнездо), предохранительный выключатель питания, разъем повышенной прочности, цепь аварийной остановки |
| Рабочая температура | от 0 °C до 50 °C |
| Экосистема | Местный юнит в системе «Черный воин»; работает в паре с Главный контроллер BW-MC и Программное обеспечение Pando 3D |

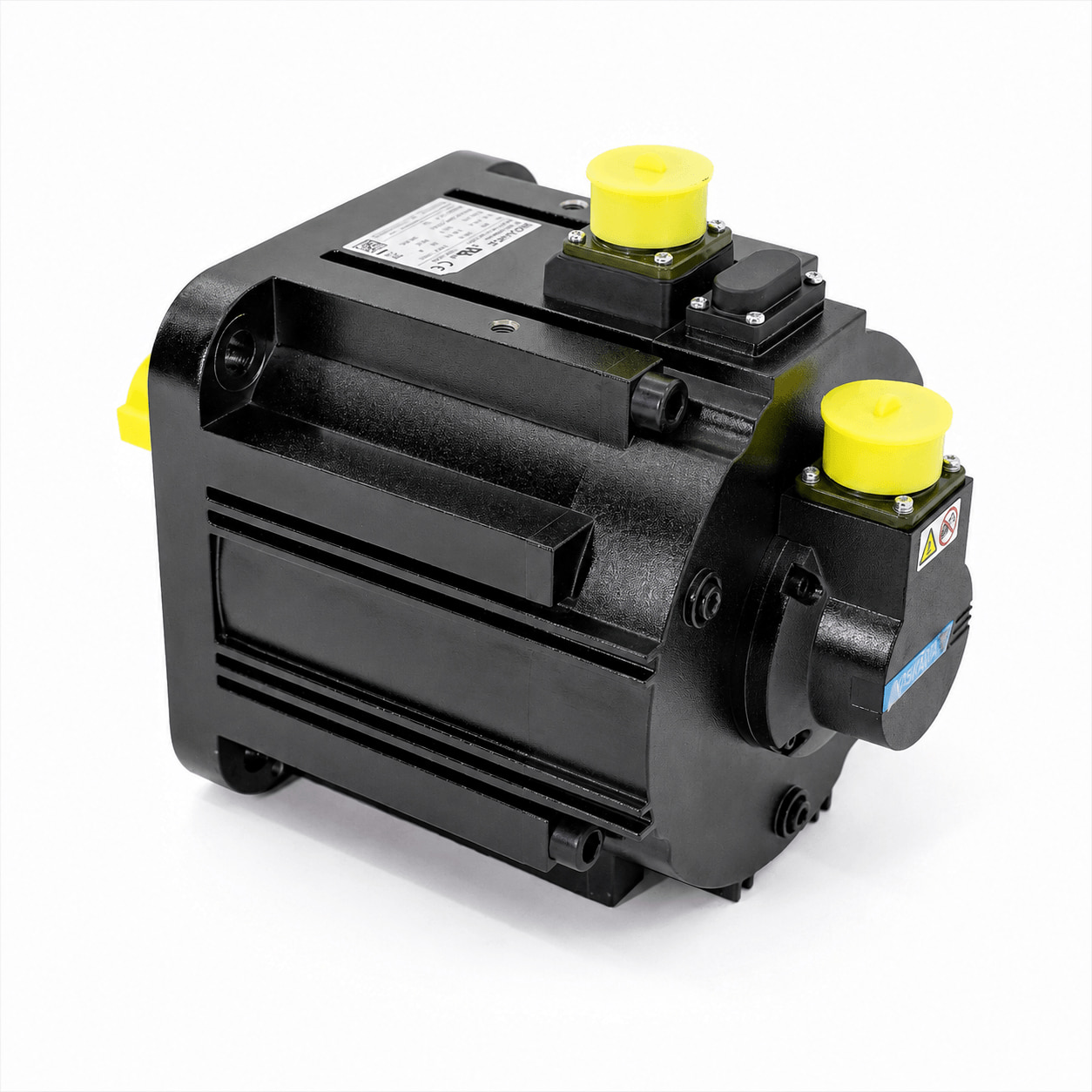

| Сервомотор (в комплекте) | |
| Категория | Спецификация |
| Тип кодировщика | 23-битный абсолютный поворотный энкодер (8 388 608 символов на оборот) |
| Протокол связи | EtherCAT |
| Доступные номинальные мощности | 1,3 кВт/1,8 кВт/2,9 кВт/4,4 кВт/5,5 кВт/7,5 кВт |
| Совместимые приложения | |
| Цепные сервоприводные тали — новая установка или модернизация с использованием обычного двигателя и энкодера. | |
| Моторизованные рельсовые тележки, активные несущие блоки | |
| Кинетические светодиодные экранные системы (оси линейного перемещения и поворотного наклона) | |
| Сервоэлектрические подъемные платформы и ножничные платформы | |
| Изготовление на заказ автоматизированных сценических конструкций, требующих распределенных приводных устройств. | |
| Интеграция | |
| Комплект сервопривода и двигателя BW является встроенным элементом в комплектации. Система Черного ВоинаОн напрямую соединяется с Сервоконтроллер BW-MC через кольцевую топологию EtherCAT и полностью адресуем внутри Программное обеспечение для 3D-моделирования Pando Для предварительной визуализации и программирования подсказок. Не используются мосты протоколов сторонних разработчиков. Не требуются дополнительные уровни конфигурации. | |
| Рекомендации по выбору номинальной мощности привода и настройке механического интерфейса предоставляются по запросу. Для получения информации о конфигурации, соответствующей конкретному применению, свяжитесь с компанией YZDITEC. | |
Обзор продуктаКомплект сервопривода и двигателя BW YZDITEC предлагает специализированное сервоприводное решение для профессиональной автоматизации сцены, сочетающее в себе... Контроллер привода BW-DCс соответствующим сервомоторомв единый, готовый к развертыванию комплект. Контроллер привода BW-DC — это интеллектуальный блок управления движением системы Black Warrior: Она обеспечивает управление сервоприводами в режиме реального времени с обратной связью, имеет двойные резервные тормозные цепи, четырехкратную защиту от перегрузки и синхронизацию EtherCAT по каждой подключенной оси. В сочетании с высокопроизводительным серводвигателем с абсолютным энкодером система обеспечивает точность позиционирования до долей миллиметра для подъемников, рельсовых тележек, подъемных сцен и любых изготовленных на заказ сценических конструкций — как новых, так и модернизированных. Доступны пять вариантов мощности привода:1,3 кВт/1,8 кВт/2,9 кВт/4,4 кВт/5,5 кВт/7,5 кВт ▸Блок управления и питания дляизготовленный на заказСценическое оборудование. ▸Разработано для установки по индивидуальному заказу.Подключитесь и выступайте. ▸ Встроенная интеграцияс системой управления Black Warrior. ▸ Модернизация без переоборудования такелажа.— Замените двигатель и привод; рама, редуктор и такелажное оборудование остаются. ▸ Абсолютный энкодер— Положение сохраняется при выключении питания; при следующем включении питания перенастройка не производится. ▸ Подавление вибраций + автоматическая настройка инерции— бесшумное, стабильное движение при изменяющихся механических нагрузках. ▸ Ввод в эксплуатацию на месте установки— Настройка исходного положения, шага, конфигурации направления и диагностика аварийных сигналов на локальной панели. ▸ От 1,3 кВт до 7,5 кВт, одна платформа — Подъемники, рельсовые тележки, светодиодные экранные системы, подъемные платформы; стандартизированные запасные части для всего вашего парка оборудования.
