Холодный, теплый или горячий режим ожидания: практическая разница для управления сценическим оборудованием в режиме реального времени.

Подъемник сцены поднялся на четыре метра и продолжает подниматься. Прошло 12 секунд с начала седьмого сценического фрагмента. Декорации находятся именно там, где должны быть — до тех пор, пока не происходит сбой, потому что ваш основной пульт управления завис.

Никакого предупреждения. Никакого обратного отсчета. Черный экран.

То, что произойдет в следующие 30 секунд, полностью зависит от одного вопроса: В вашей системе управления реализована функция резервирования в режиме горячего резервирования?

1. Без этого: вот с чем вы справляетесь.

Когда панель управления выходит из строя, система управления движением теряет источник команд. В зависимости от конфигурации вашей системы безопасности, оборудование либо удерживает положение, либо запускает механизм. Остановка категории 0 — немедленная, неконтролируемая остановка.

В любом случае, дальнейшая последовательность действий никому не захочется выполнять перед живой аудиторией:

• Диагностика неисправности консоли.
• Перезагрузите систему и переустановите... показать файл
• Вручную проверьте текущее положение каждого станка, поскольку перезагрузка системы не гарантирует точность данных в журнале положения.
• Свяжитесь по радио с режиссером и объясните, что показ приостановлен.

Это не гипотетическая ситуация. Оборудование выходит из строя. Программное обеспечение дает сбои. Операционные системы выпускают обновления в самый неподходящий момент. Если вы достаточно долго работаете в этой отрасли, вы либо сами через это прошли, либо слышали об этом от кого-то, кто это пережил.

2. Три типа резервного копирования — только один действительно работает во время выступления.

Слово «резервный» звучит обнадеживающе, пока не спросишь, что оно на самом деле означает. В системах управления существует три различных архитектуры, и они не одинаково полезны во время живого выступления.

а. Холодный режим ожидания
Резервная система выключена и отложена. При отказе основной системы необходимо вручную включить резервную и запустить её. Время восстановления: несколько минут, минимум. Подходит для некритичных приложений. Не подходит для использования во время шоу.

б. Теплый режим ожидания
Резервное копирование выполняется, но синхронизация происходит периодически, а не непрерывно. При отказе основного сервера резервный сервер берет на себя управление, используя данные, которые могут быть устаревшими на несколько секунд или минут. Это улучшение, но пробел все еще остается, а в реальных условиях такие пробелы обходятся дорого.

c. Горячий режим ожидания
Основной и резервный модули работают одновременно. Состояние системы зеркалируется между ними. непрерывно и автоматическиКогда основной сервер выходит из строя, резервный сервер уже содержит все текущие данные и немедленно берет управление на себя — без перерыва.

Аналогия, которая помогает это запомнить: Представьте себе двухмоторный самолет. Оба двигателя работают постоянно. Если один выйдет из строя, другой без перерыва возьмет на себя нагрузку. Вы не "запускаете резервный двигатель" после того, как первый откажет — это "холодный режим ожидания", и самолет уже находится в критическом состоянии. "Горячий режим ожидания" — это работа обоих двигателей. Постоянно.

В контексте автоматизации сцены технический термин для обозначения функции «горячего резервирования» звучит так: безотказная работаПереключение происходит без каких-либо сбоев в работе системы управления. Данные о местоположении полностью сохраняются на вторичном устройстве, поскольку они уже синхронизировались в реальном времени. Механизм не знает, что произошла смена командира.

3. Как это выглядит на самом деле на объекте

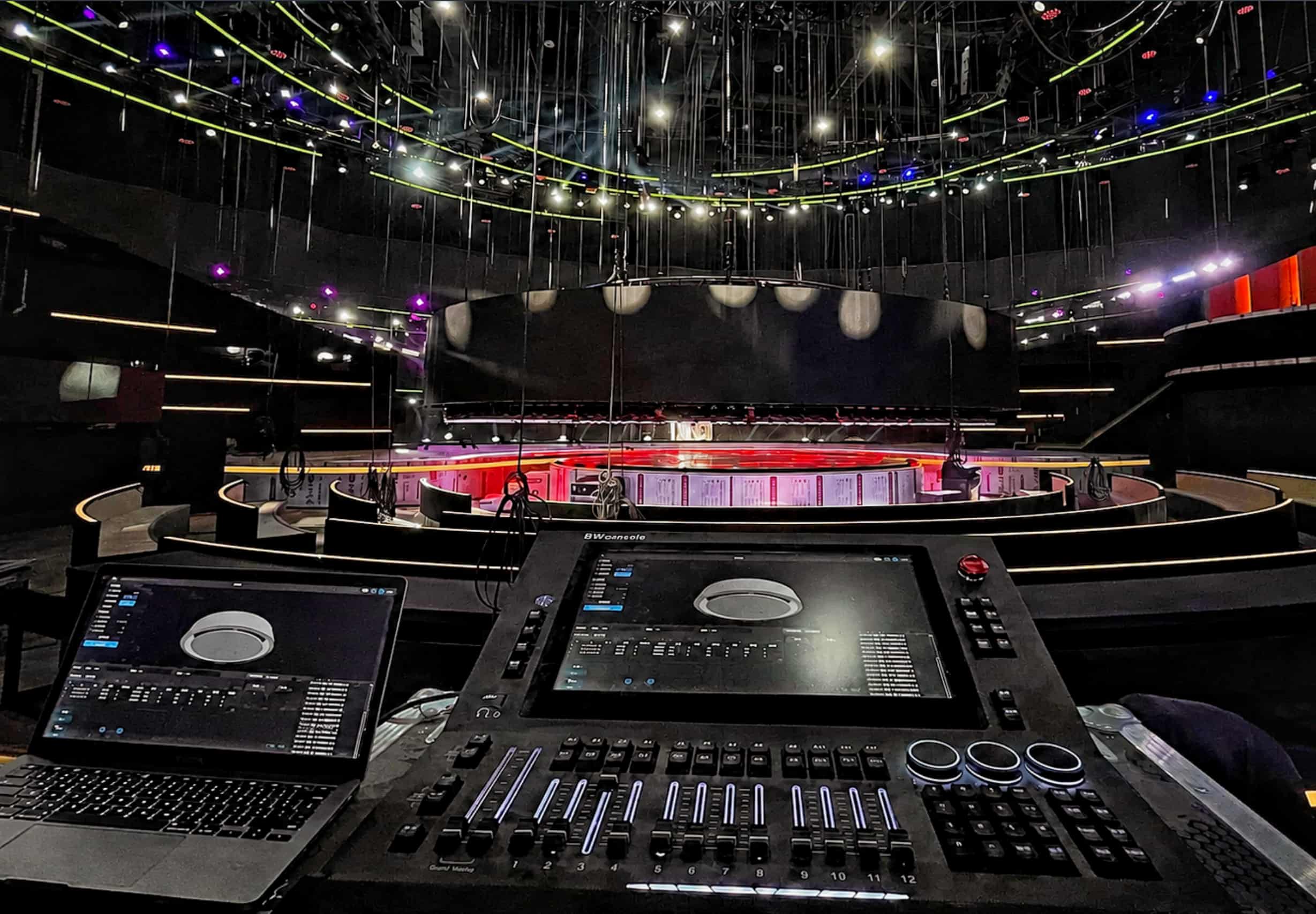

Наиболее распространенный вариант развертывания в реальных условиях прост:

Начальный: Консоль управления оборудованием
Вторичный: Ноутбук, на котором установлено то же программное обеспечение управления.

Оба устройства подключаются к одной и той же локальной сети. Основная и дополнительная роли назначаются в базовых настройках системы. После запуска синхронизация работает непрерывно в фоновом режиме — никаких ручных действий, никакой дополнительной настройки не требуется.

Если основная консоль выйдет из строя во время трансляции, произойдет следующее:

1. Система обнаруживает потерю соединения.
2. Контролирующий орган автоматически переводит к вторичному
3. Оборудование продолжает выполнять текущий сигнал — без перерыва.
4. Оператор принимает управление с ноутбука и устраняет ошибку на консоли в автономном режиме.

Нет возвращение Обязательно. Нет перезагрузки файла. Нет ручной проверки положения. На практике это обеспечивает беспроблемное переключение при сбое.

Для стационарных площадок или постановок, требующих более высокого уровня резервирования, Конфигурации с двумя консолями (Консоль ↔ Консоль) Поддерживаются также следующие варианты: та же сеть, та же логика синхронизации, то же поведение при отказоустойчивости.

(Системы управления с двойным резервированием уже много лет являются стандартной конфигурацией для крупных гастрольных постановок — логика проста: если один экземпляр системы управления выходит из строя, другой уже работает и синхронизирован.)

4. Проблема расхождения версий — и два способа её решения.

Режим горячего резервирования предназначен для обработки сбоев во время показа. Но существует отдельный сценарий, требующий собственного решения.

Оператор А выносит ноутбук за пределы студии. Синхронизация обрывается. Вернувшись на место, оператор Б продолжает редактировать файл шоу на консоли — добавляет сценарии, корректирует существующие. На следующий день оба устройства снова подключаются. Файлы шоу больше не совпадают: несоответствие версий, конфликтующие последовательности сценариев.

В Консоль BWОбе операции выполняются непосредственно в интерфейсе синхронизации системы.

Есть два способа решить эту проблему:

Вариант 1 — Синхронизация в один клик
Передача полного, актуального файла шоу с одного устройства на другое за одно действие. Полная перезапись. Самый быстрый метод. Лучший вариант, когда одна версия явно правильная.

Вариант 2 — Выборочная синхронизация
Выберите вручную, какие фрагменты следует синхронизировать. Передавайте только измененное содержимое, сохраняя корректные данные с обеих сторон. Оптимальный вариант, когда оба устройства содержат полезные изменения, которые необходимо аккуратно объединить.

Оба метода однонаправленныйВы сами определяете, какая версия является авторитетной, а затем загружаете её. Никакой двусмысленности, никакого случайного перезаписывания неправильного файла.

5. Что это значит для каждой заинтересованной стороны

Режиссеры и руководители производства: Сбой в работе консоли не останавливает шоу. Непрерывность показа — это гарантия замысла, а не надежда.

Операторы автоматизации: Разница между «у нас есть резервный вариант» и «мы летим без страховки» — одно из самых существенных изменений психологической нагрузки на месте, с которыми вы столкнетесь. Это реально, и любой, кто побывал в обеих ситуациях, это знает.

Технические директора и закупщики: Резервирование системы управления — это решение, принимаемое на уровне технических требований, а не второстепенное. Для масштабных проектов или площадок со строгими требованиями безопасности резервирование в режиме ожидания не является премиальной функцией. Это базовое инженерное требование.

6. Что не охватывает функция «Горячий резерв»

Стоит четко обозначить ограничения.

Режим горячего резервирования защищает от отказы в одной точке на уровне управления — а именно, если консоль или ПК выходят из строя. Этого не происходит:

• Устраните механические неисправности (если двигатель выходит из строя, значит, он выходит из строя).
• Замените цепи аварийной остановки, системы безопасности с уровнем SIL или резервирование энкодера.
• Защита от полных сбоев на сетевом уровне — EtherCAT Сбой в работе магистральной сети — это отдельная проблема, требующая собственного решения по обеспечению резервирования.

Режим горячего резервирования и ваши механические системы безопасности — Аварийные остановки категории 0/1Защита от перегрузки, двухканальная обратная связь по положению — это параллельные, взаимодополняющие уровни безопасности. Один не заменяет другой. Полная архитектура безопасности нуждается в обоих.

7. Снова к тому тёмному экрану

Лифт находится на высоте четырех метров. Работает пульт управления № 47. Основной пульт черного цвета.

В режиме горячего резерва: Оператор бросает взгляд на ноутбук. Шоу продолжается. Неисправность консоли устраняется незаметно в фоновом режиме. Зрители ничего не замечают.

Без него: Оборудование останавливается. Радио режиссера трещит. Шоу приостановлено.

Эти два результата различаются благодаря предварительной подготовке к представлению, пятиминутной проверке перед открытием дверей и дисциплине, позволяющей поддерживать работу обоих устройств каждую ночь.

YZDITEC Система ЧПУ Pando 3D-моделирования (BW Console) поддерживает конфигурации резервирования «консоль ↔ ПК» и «консоль ↔ консоль» с возможностью горячего резервирования, что позволяет использовать систему в гастрольных постановках, на живых концертах и ​​в стационарных установках на площадках.
