Кинетическая подвесная буровая установка | Гуруграм, Индия — Конференц-центр DOT от GNH

Обзор

A DOT by GNH — это престижный конференц-зал и площадка для мероприятий в Гуруграме, созданная для проведения масштабных гала-вечеров, корпоративных мероприятий и банкетов высокого уровня. В техническом задании требовалась стационарная кинетическая подвесная конструкция, способная изменять воздушную геометрию зала в зависимости от мероприятия — не за счет смены декораций, а за счет... полностью программируемая, с возможностью сохранения настроек моторизованная система такелажа.

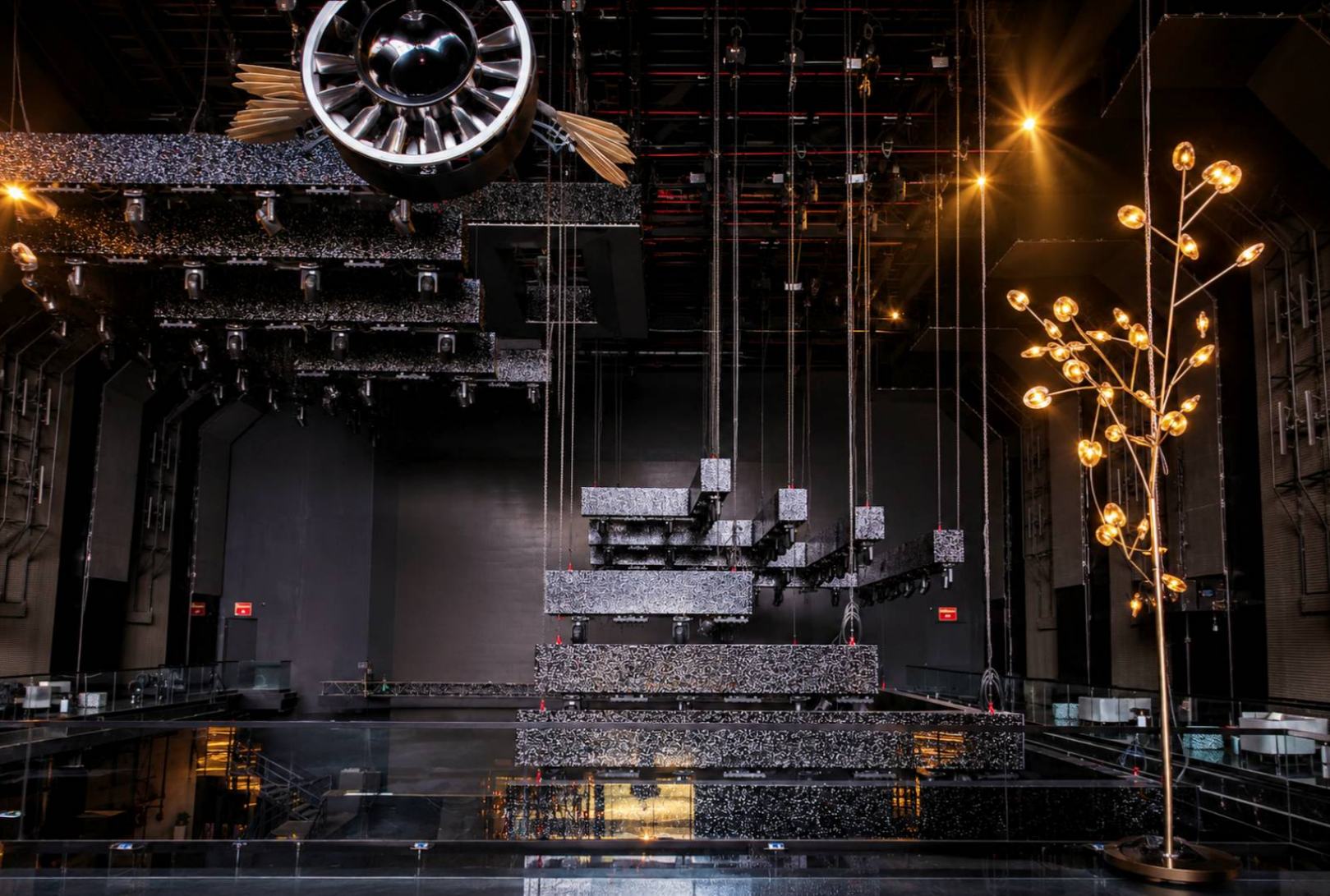

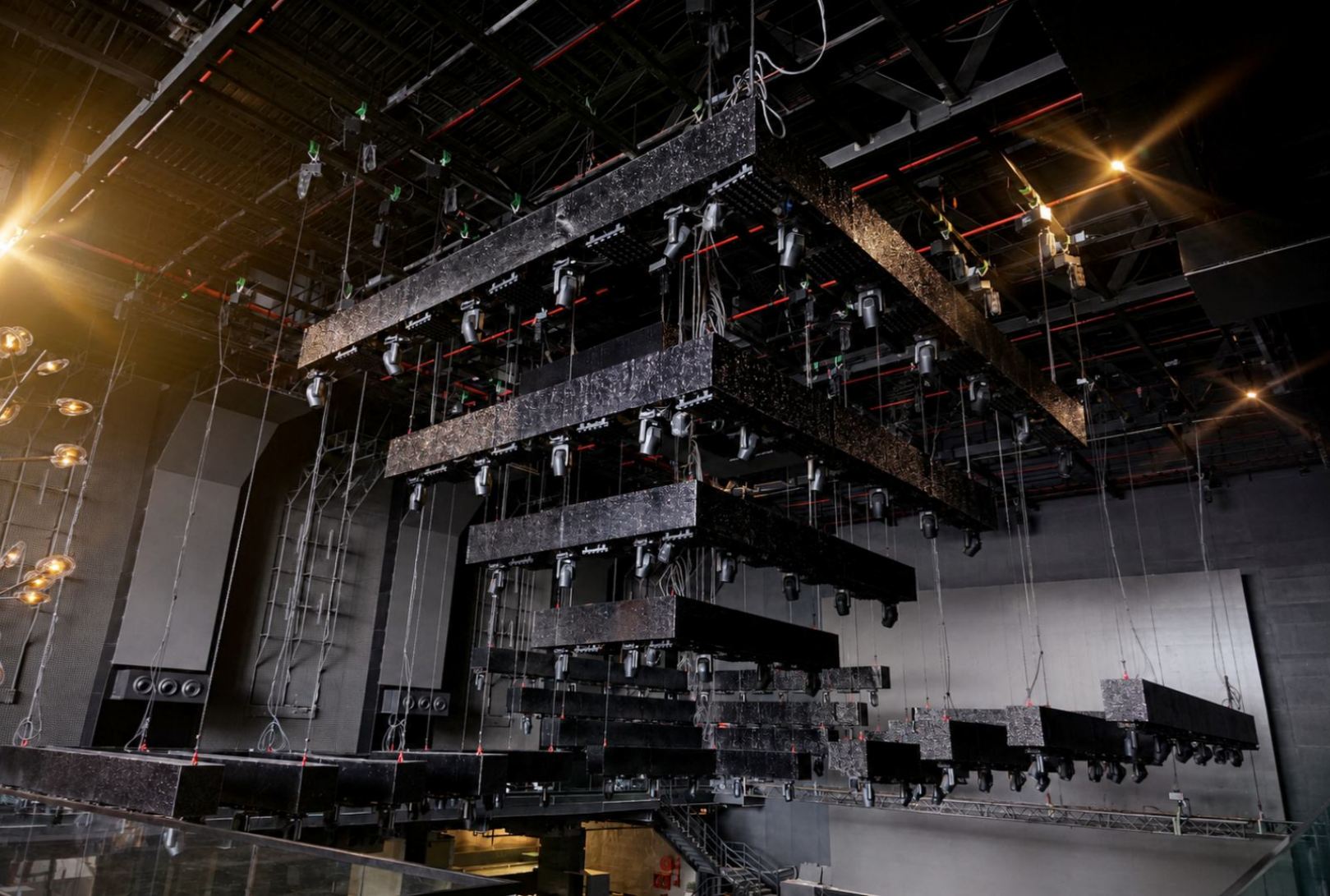

Компания YZDITEC осуществила поставку и ввод в эксплуатацию. 48-осевой сервоподъемник система Управление осуществляется с помощью 16 прямоугольных ферменных колец, расположенных в 4 независимых массивах. Каждое кольцо программируется индивидуально по высоте подъема, углу наклона и смещению по высоте. Перемещение по всей конструкции осуществляется синхронно или с шагом — разные кольца перемещаются в разные положения одновременно, надежно, по одному сигналу.

Системная спецификация

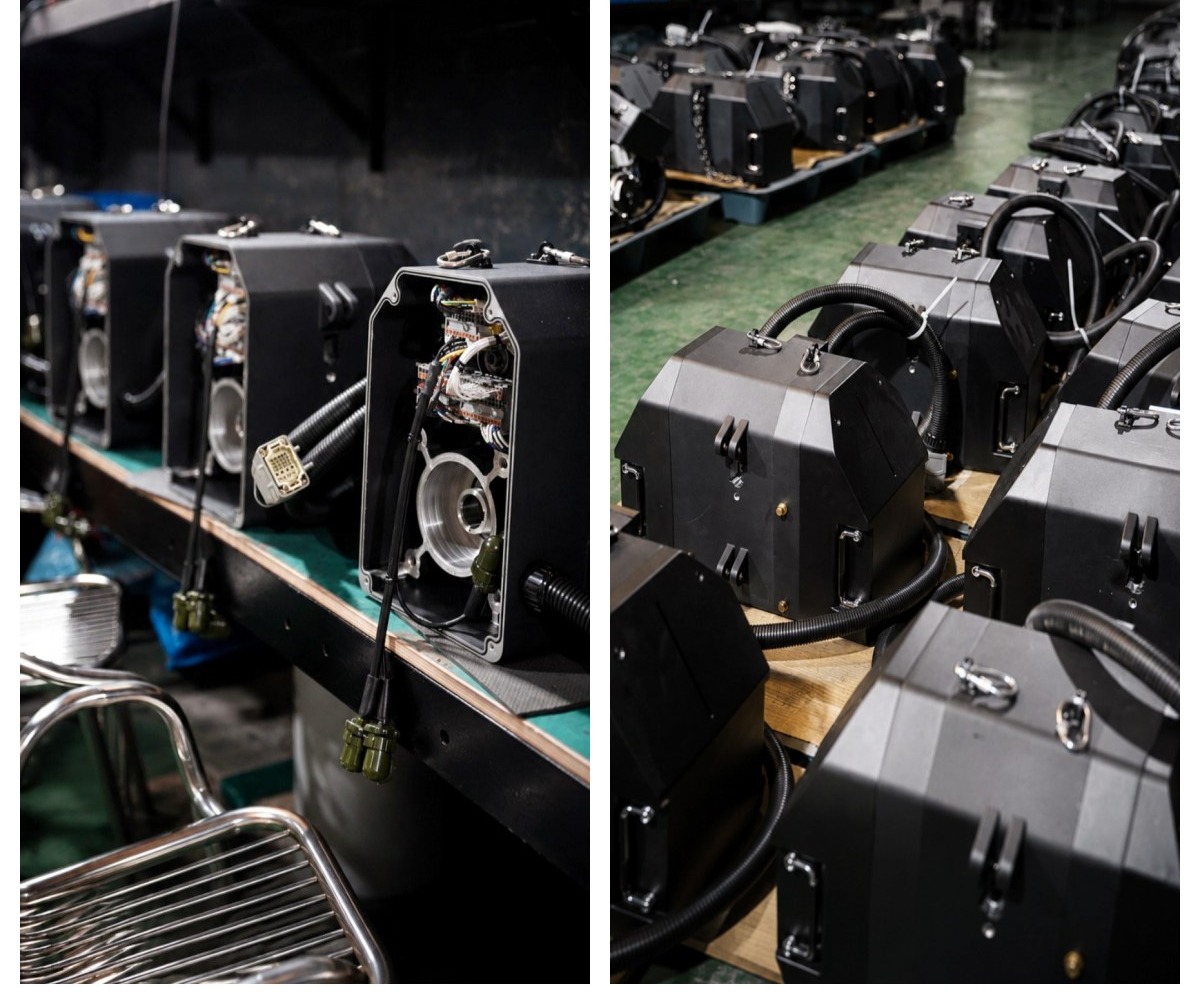

• 48 × сервоцепные талиСертифицировано BGV C1
• Номинальная грузоподъемность: 500 кг на один подъемник.
• Максимальный ход: 15 м
• Абсолютные энкодеры; точность позиционирования ±1 мм.

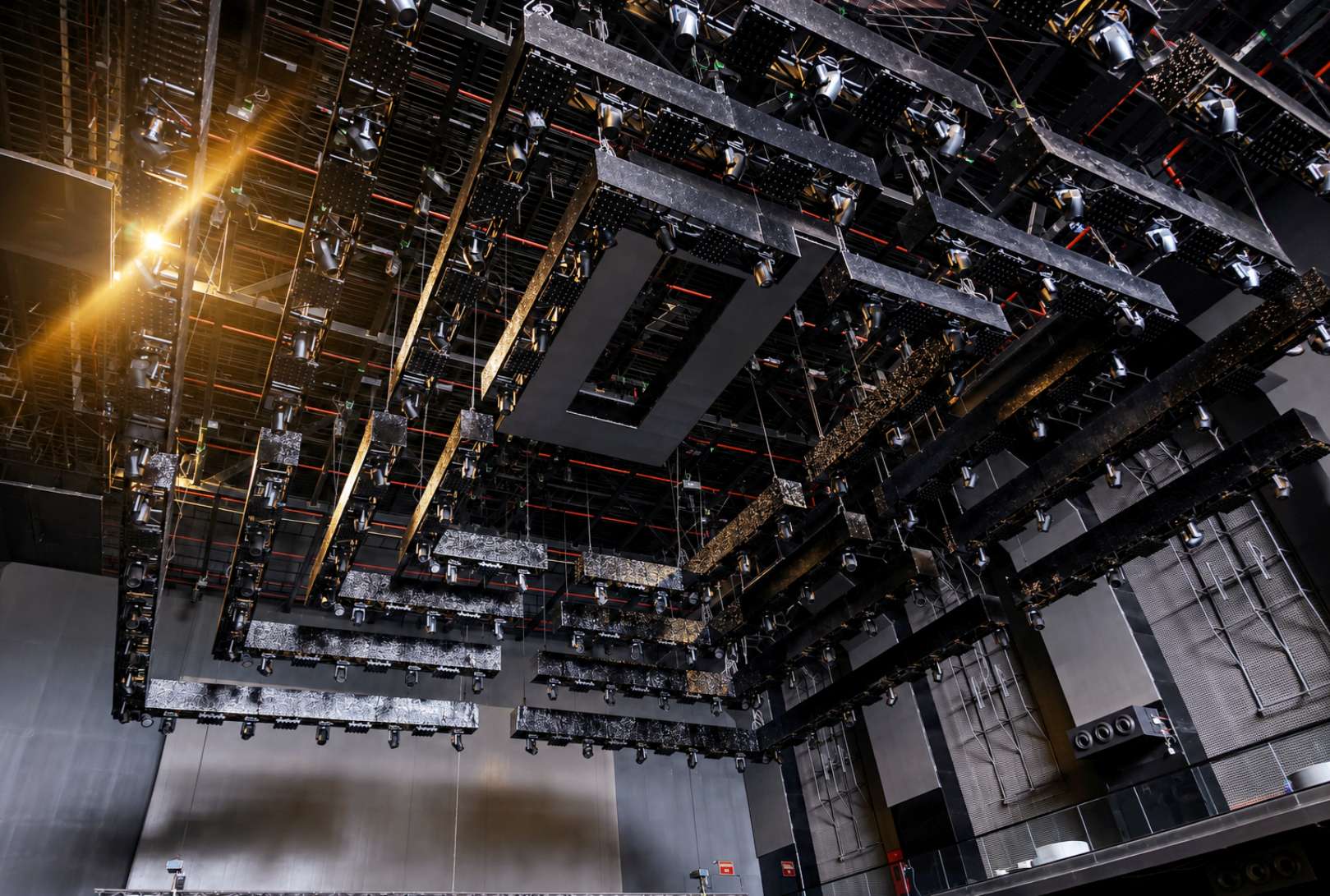

• 16 прямоугольных ферменных колецрасположенные в 4 массивах по 4
• Программируемые параметры для каждого кольца: подъем, наклон, смещение по высоте.
• Режимы выполнения: полностью синхронизированный или смещенный по любой комбинации осей.

Управление и предварительная визуализация

Перед установкой вся буровая установка была предварительно визуализирована.Пандо 3Д Программное обеспечение— среда моделирования в масштабе 1:1 внутри Система автоматизации показаСистема «Черный воин»Каждая последовательность реплик была запрограммирована, проверена и утверждена на экране до ввода оборудования в эксплуатацию на объекте. То, что было подтверждено в ходе моделирования, работает в реальном помещении.

Аппаратная связь осуществляется поСвязь EtherCATБлагодаря абсолютным энкодекам, обеспечивающим обратную связь о положении в реальном времени и сохранение положения при отключении питания, перенастройка между событиями или сессиями не требуется.

Исход

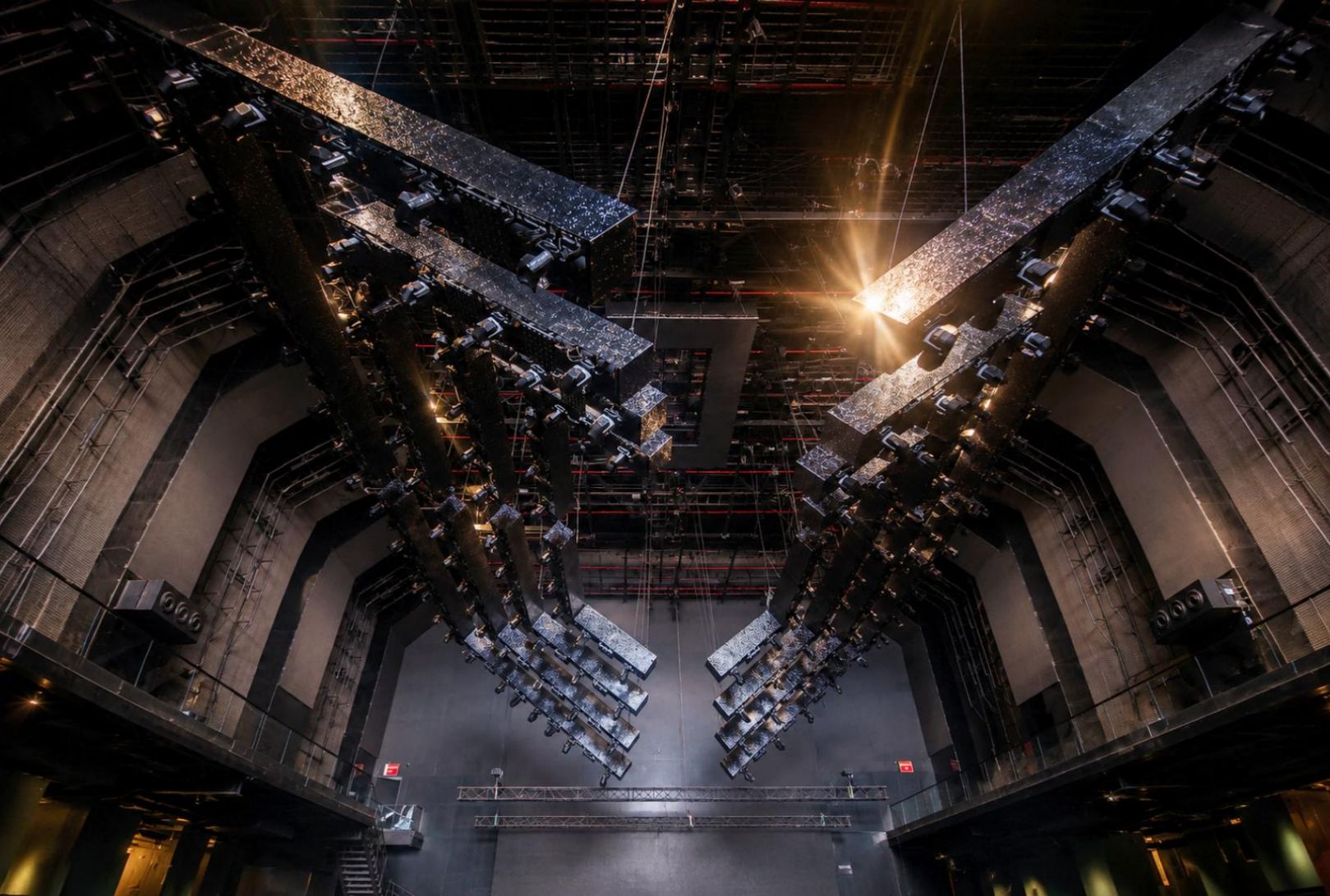

Благодаря 48 независимо управляемым осям, каждое кольцо в конструкции может одновременно удерживать разную высоту и наклон. Точность позиционирования ±1 мм означает, что любую воздушную композицию — какой бы сложной она ни была — можно точно воспроизвести, событие за событием, без смещения.

Геометрия потолка в этом зале больше не является фиксированной. Каждая постановка начинается с чистого листа и файла программы.
