YZDITEC в BABE HOUSE: проектирование экстремальных клиренсов.

Место проведения: Развлекательный центр BABE HOUSE, Цзуньи

Объем: Автоматизация многоосевых платформ, разработанная по индивидуальному заказу — моторизованные трековые светодиодные экраны, кинетические световые фермы, автоматизированные диджейские платформы

Площадь участка: Более 1000 м² площади покрытия светодиодного экрана на моторизованной направляющей.

1. Обзор

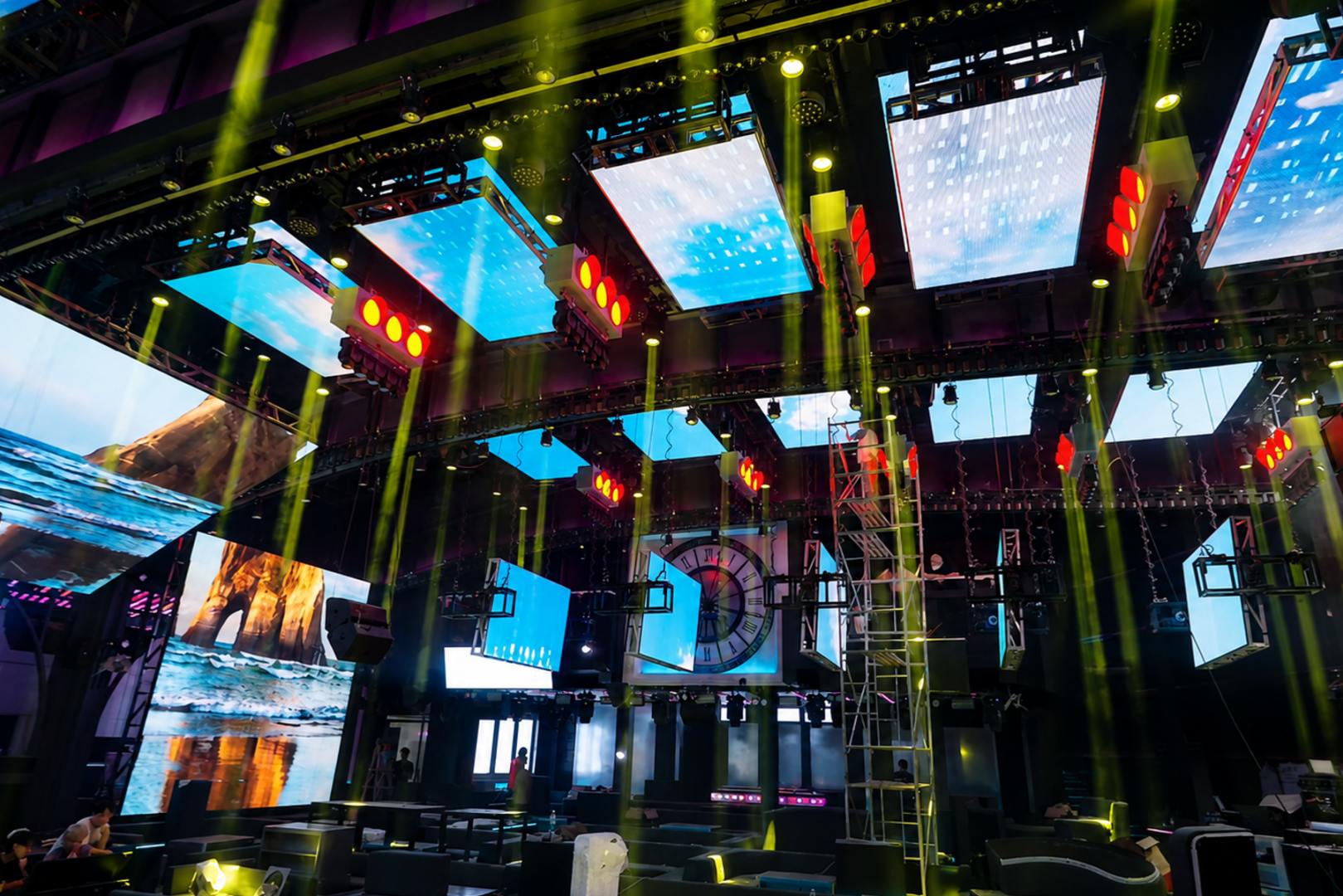

BABE HOUSE призвали к проведению акции протеста на всей территории заведения. кинетический светодиодный экран система — изогнутые прозрачные экраны, скользящие и поднимающиеся по моторизованным направляющим. осветительные фермы Поднимающиеся и вращающиеся на месте, а также автоматизированные диджейские платформы, опускающиеся сверху. Компания YZDITEC была привлечена для проектирования, изготовления и управления всей системой в помещении, значительно более тесном, чем предполагалось на чертежах.

2. Вызов

В ходе приемки на месте выяснилось, что зазоры значительно ниже запланированных: примерно 15 см Между движущимся экраном и стеной, при этом треугольная осветительная ферма была установлена ​​под поверхностью стены непосредственно на пути экрана. Экран должен был пройти мимо фермы, а затем плавно перейти в вертикальное положение — опускаясь вдоль горизонтальной плоскости, в то время как зрительные зоны располагались по обе стороны от него. Любая ошибка в расчетах означала риск столкновения в месте проведения развлекательных мероприятий.

3. Решение YZDITEC

а. Управление движением — Система Черного Воина — разработано специально для этого сайта

• 3D-моделирование и предварительная визуализация в Пандо, собственная разработка YZDITEC программное обеспечение для управления показомчтобы смоделировать каждый зазор перед установкой.
• специально построенный алгоритм многоточечной калибровкиотображая каждую зону помех и передавая ее в логику управления в реальном времени для обеспечения движения без столкновений.
• сервоприводы с абсолютным энкодером с обратной связью для позиционирования с точностью до миллиметра
• Коммуникационная шина EtherCAT обеспечение синхронизированного управления движением по нескольким осям с нулевой задержкой

б. Механические системы — изготовленные в точном соответствии с геометрией помещения.

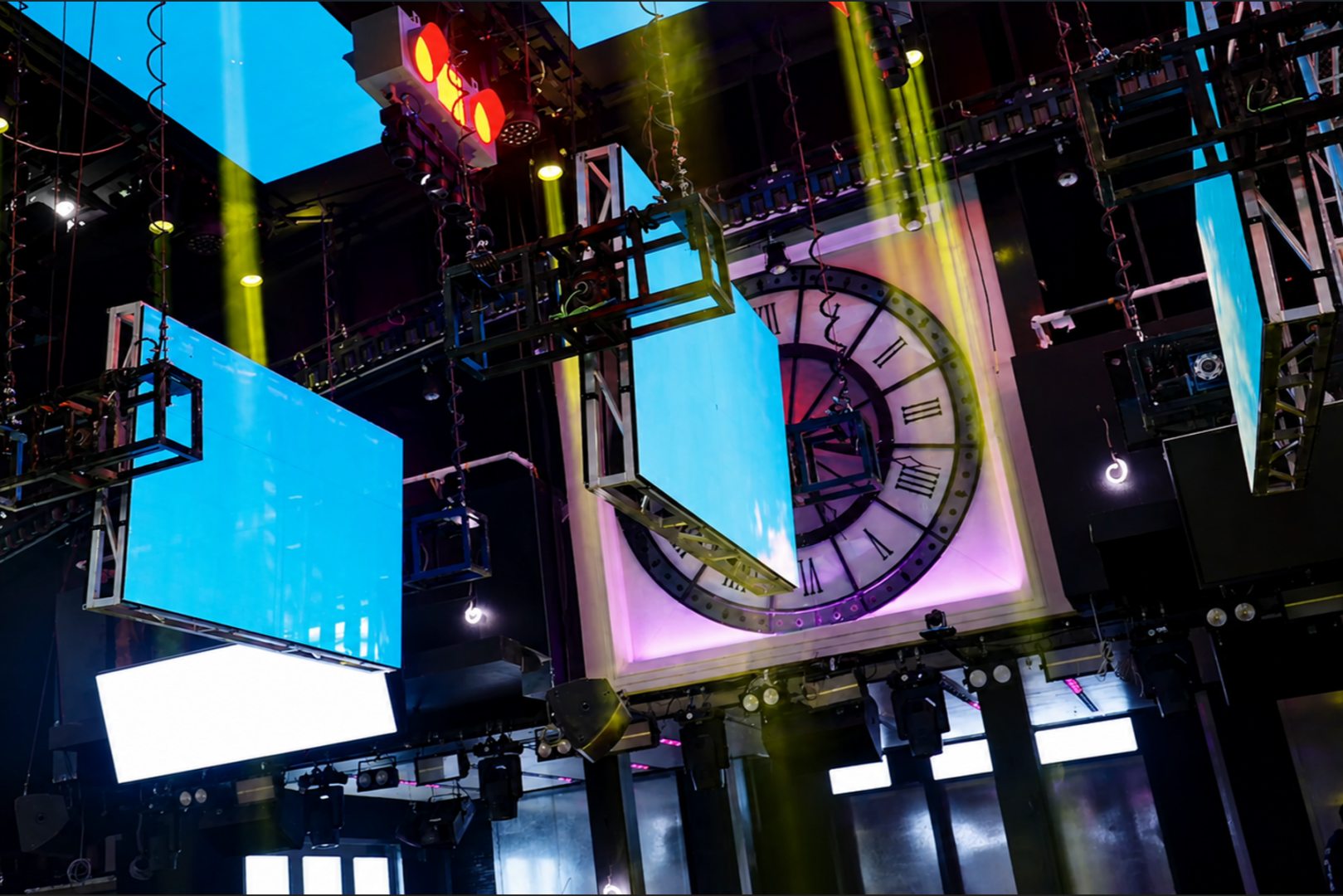

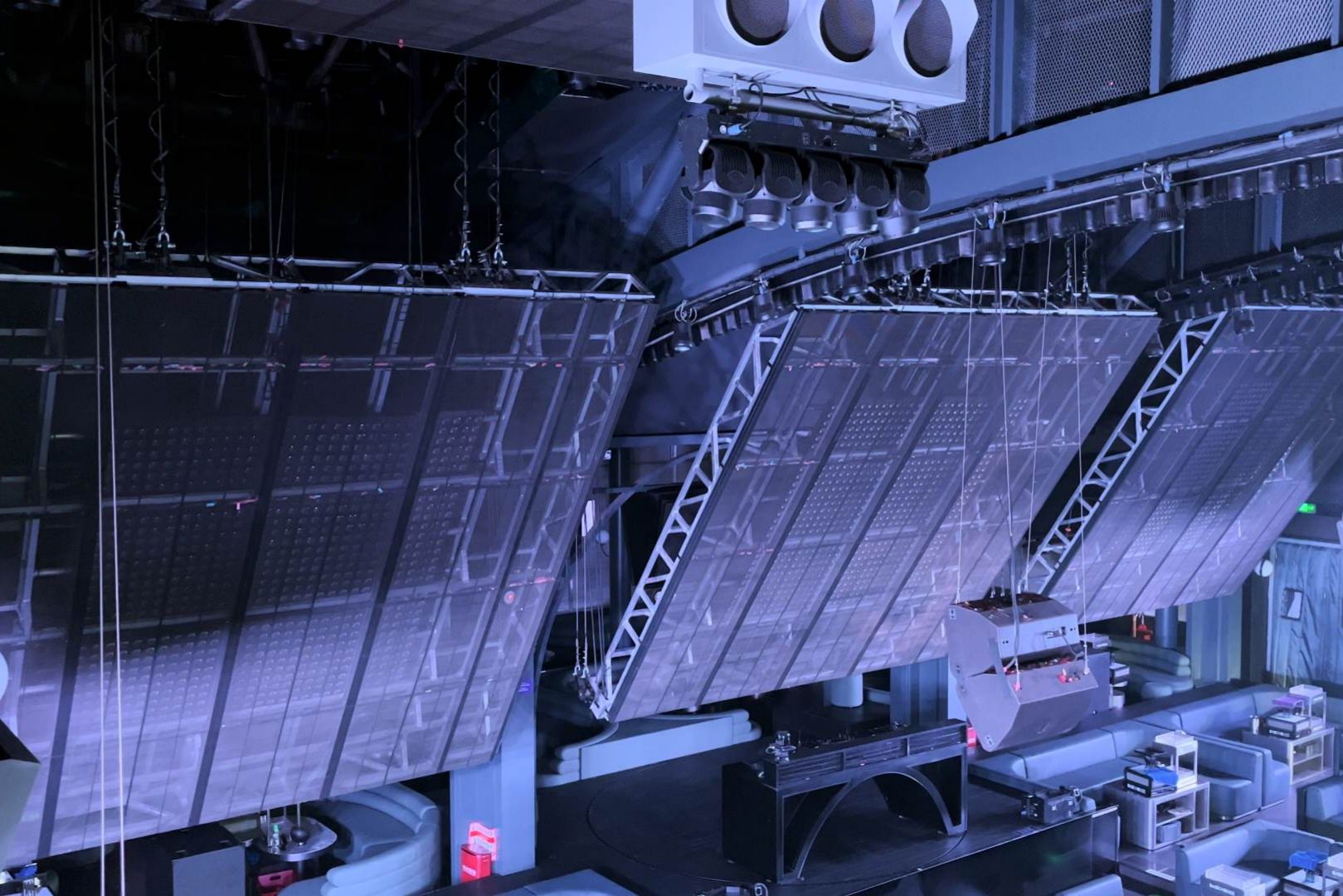

• Моторизованная рельсовая тележка: 42 м пути, разделенного на 3 группы, скорость движения 0,13 м/с, привод в движение 3 изогнутых прозрачных светодиодных экрана.
• Двойной сервоприводная лебедка лифт на один экран (2,9 кВт фиксированная мощность + 4,4 кВт) моторизованная тележка(в установленном виде), ход 6,5 м, грузоподъемность 870 кг.

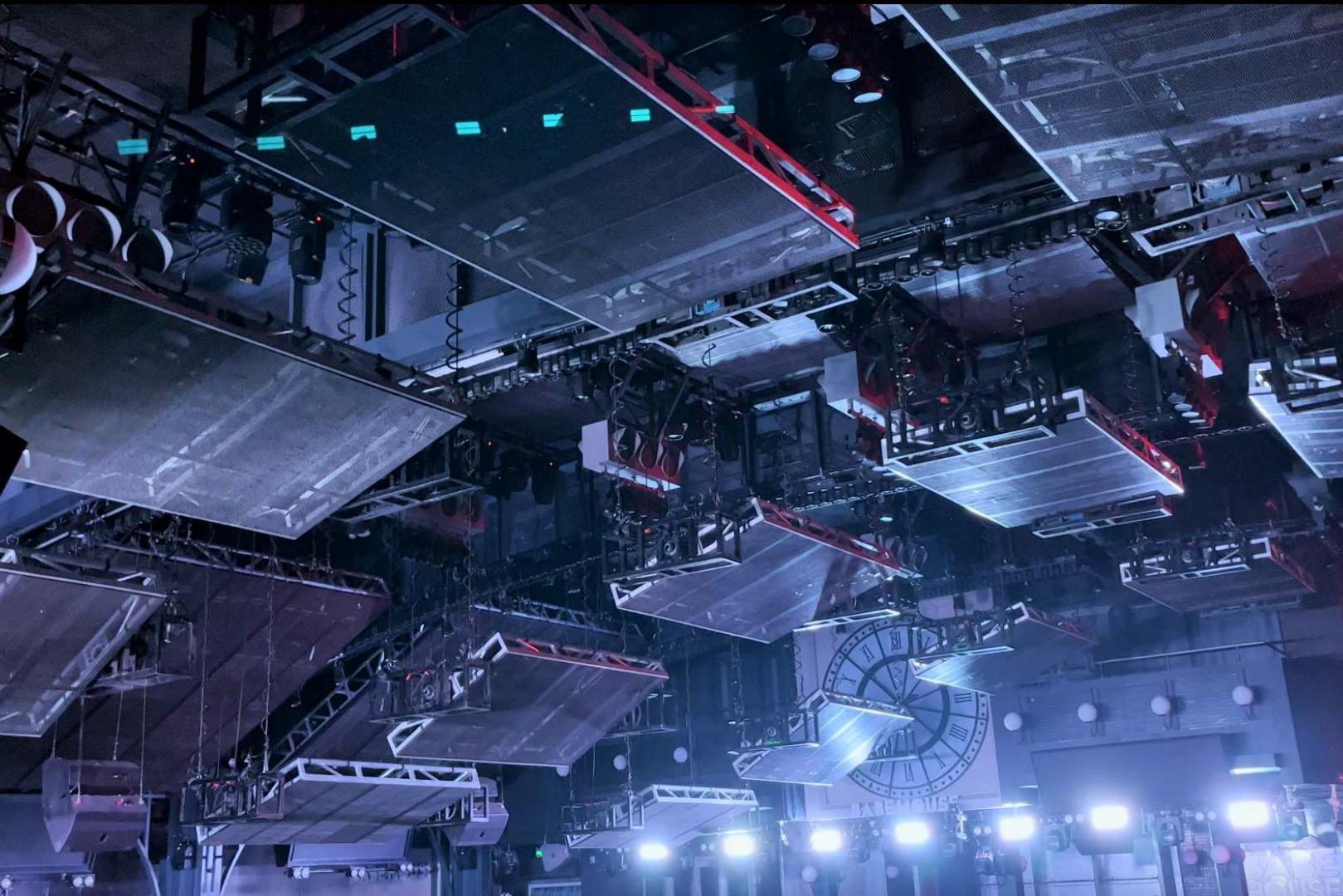

• 15 квадратных осветительных ферменных блоков, сочетающих в себе подъем с ЧПУ (перемещение на 6,5 м) и внутреннее вращение.
• Аэрофотоснимок диджейская стойка Подъемная система: ход 8 м, грузоподъемность 250 кг.
• Подъемная платформа: диапазон высоты 400–1500 мм, ход 1100 мм.
• Вращающийся диджейский столДиаметр Φ3900 мм, вращение на 360°, регулируемая скорость до 30 сек/оборот.

  ---



4. Проект вкратце

• 42 индивидуально управляемых блока движения, относящихся к пяти типам механических систем.
• Более 1000 м² синхронизированного светодиодного экрана на направляющей.
• Подъем, вращение, перемещение по изогнутой направляющей и наклон — все это объединено на единой временной шкале управления.
• Отсутствие столкновений в зоне зазора менее 15 см.

5. Результат

Каждый экран, ферма и платформа двигались точно по программе — плавно, синхронно и без столкновений, даже в самых узких коридорах помещения. Проект отражает основной инженерный подход YZDITEC: нет двух помещений с одинаковой геометрией, поэтому ни механика, ни логика управления не являются стандартными. Каждая система — от конфигурации подъемника до алгоритма калибровки — создается индивидуально с учетом реальных ограничений площадки.
