Международная неделя анимационных фильмов в Чунцине на CCTC 6 — Полный комплект механического и управляющего оборудования от YZDITEC для съемочной площадки.

Проект: Трансляция Международной недели анимационных фильмов в Чунцине 2026: CCTV6 — Прямая трансляция, от церемонии открытия до церемонии закрытия.

Объем: Полномасштабная автоматизация вещательной сцены — система управления, парк сервоподъемников, кинетическое светодиодное оборудование.

1. Обзор

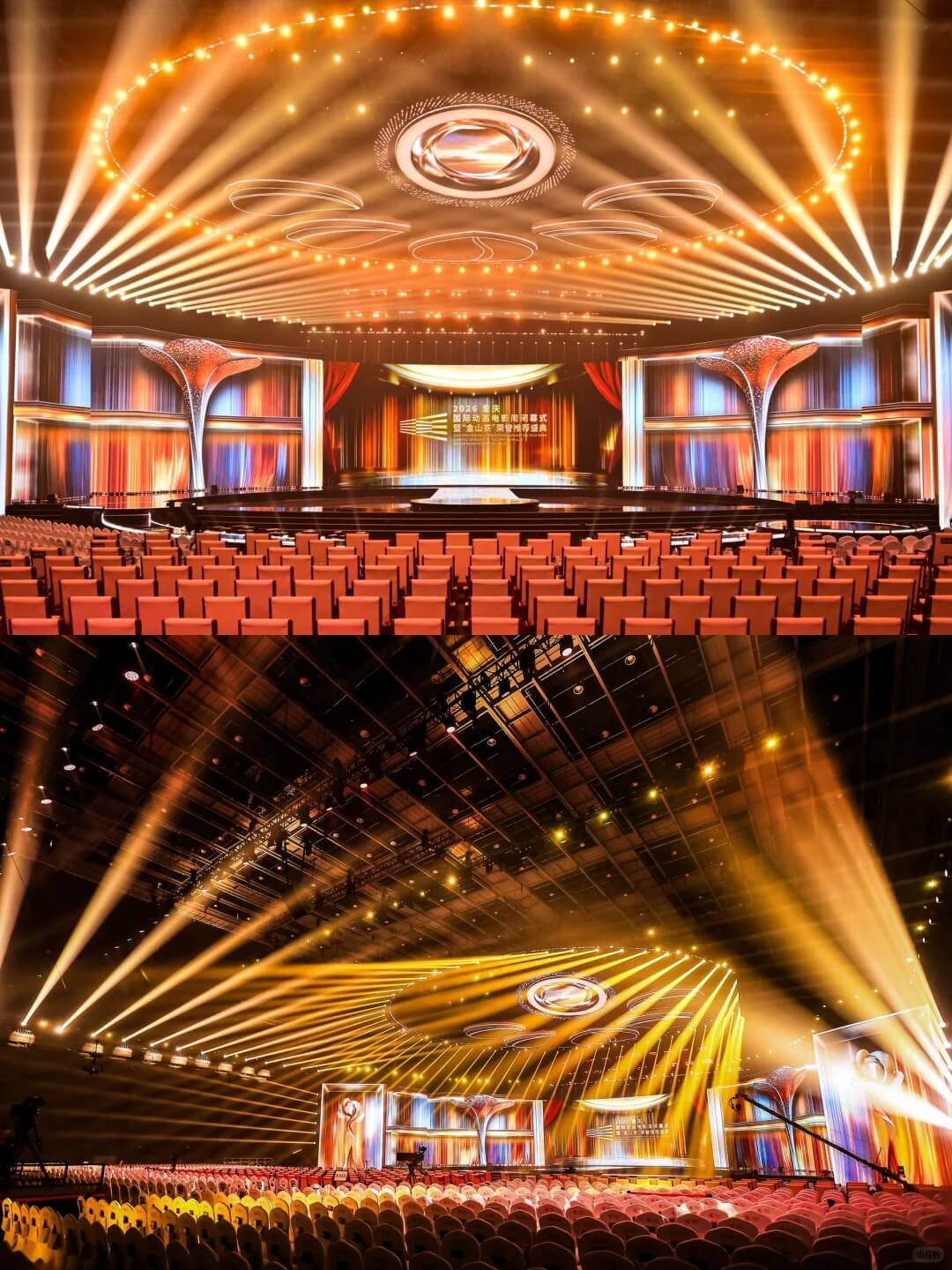

Для проведения Чунцинской международной недели анимационных фильмов 2026 года, транслировавшейся в прямом эфире по всей стране на канале CCTV6, компания YZDITEC предоставила и обеспечила полное техническое обслуживание. система автоматизации сцены На протяжении всего шоу — от церемонии открытия до закрытия, без права на ошибку. Задача: в режиме реального времени, перед камерой, с точностью, соответствующей уровню телевещания, спланировать работу многотонной воздушной светодиодной и световой конструкции.

2. Вызов

Прямая трансляция исключает необходимость повторного дубля. Для производства требовались кольцевой светодиодный экран и осветительная ферма, одновременно перемещающиеся по вертикали, наклоняющиеся на 30° и динамически поворачивающиеся — синхронизированные с 22-метровой прямой светодиодной стеной, двумя изогнутыми светодиодными экранами и моторизованным устройством для намотки экранов — и все это работало на единой временной шкале трансляции. Любая ошибка движения транслировалась бы в прямом эфире для национальной аудитории.

3. Решение YZDITEC

а. Система управления — Консоль BW + 3D предварительная визуализация

• Каждая реплика, сопровождающая движение, была создана, проверена и одобрена режиссером в 3D-визуализации перед репетицией.
• Программирование по временной шкале/таблицам в автономном режиме для полного творческого контроля.
• Режим горячего резервирования для двух ПК с бесшовным переключением — отсутствие видимых сбоев в случае отказа основного хоста.
• Управление в реальном времени на уровне отдельных осей или всей группы для синхронизированного кинетического позиционирования.
• Запись истории операций и отслеживаемые сигналы тревоги для быстрой диагностики.
• Встроенный уровень безопасности: блокировка движения, ограничители хода, защита от столкновений.

b. Парк сервоподъемников — сертифицирован по стандарту BGV C1. сервоцепные тали

• Задействовано 53 единицы: 39 × 500 кг + 14 × 1000 кг
• Абсолютно точные сервоприводы и двигатели с энкодерами — точность позиционирования на уровне миллиметров.
• Функция запоминания положения при отключении питания — после перезагрузки повторное позиционирование не требуется.
• Кольцевая топология EtherCAT для обратной связи в реальном времени с нулевой задержкой.
• Двухтормозная система безопасности с четырехточечными концевыми выключателями.
• Сверхтихая работа, безопасен для вещательных микрофонов.

4. Проект вкратце

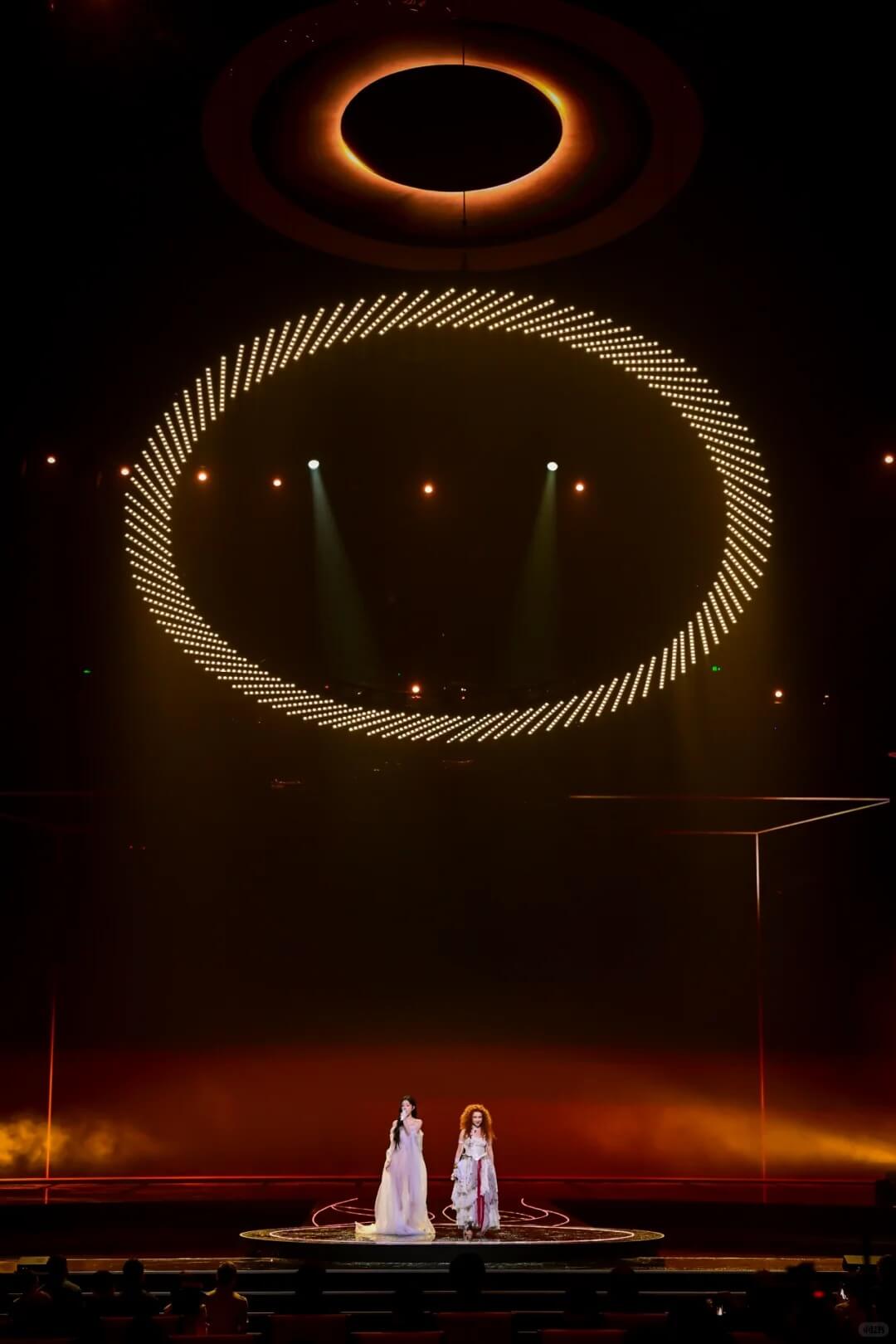

• 6-метровый кольцевой светодиодный экран + 9-метровая кольцевая осветительная ферма — одновременное вертикальное перемещение, наклон на 30°, динамическое рыскание.

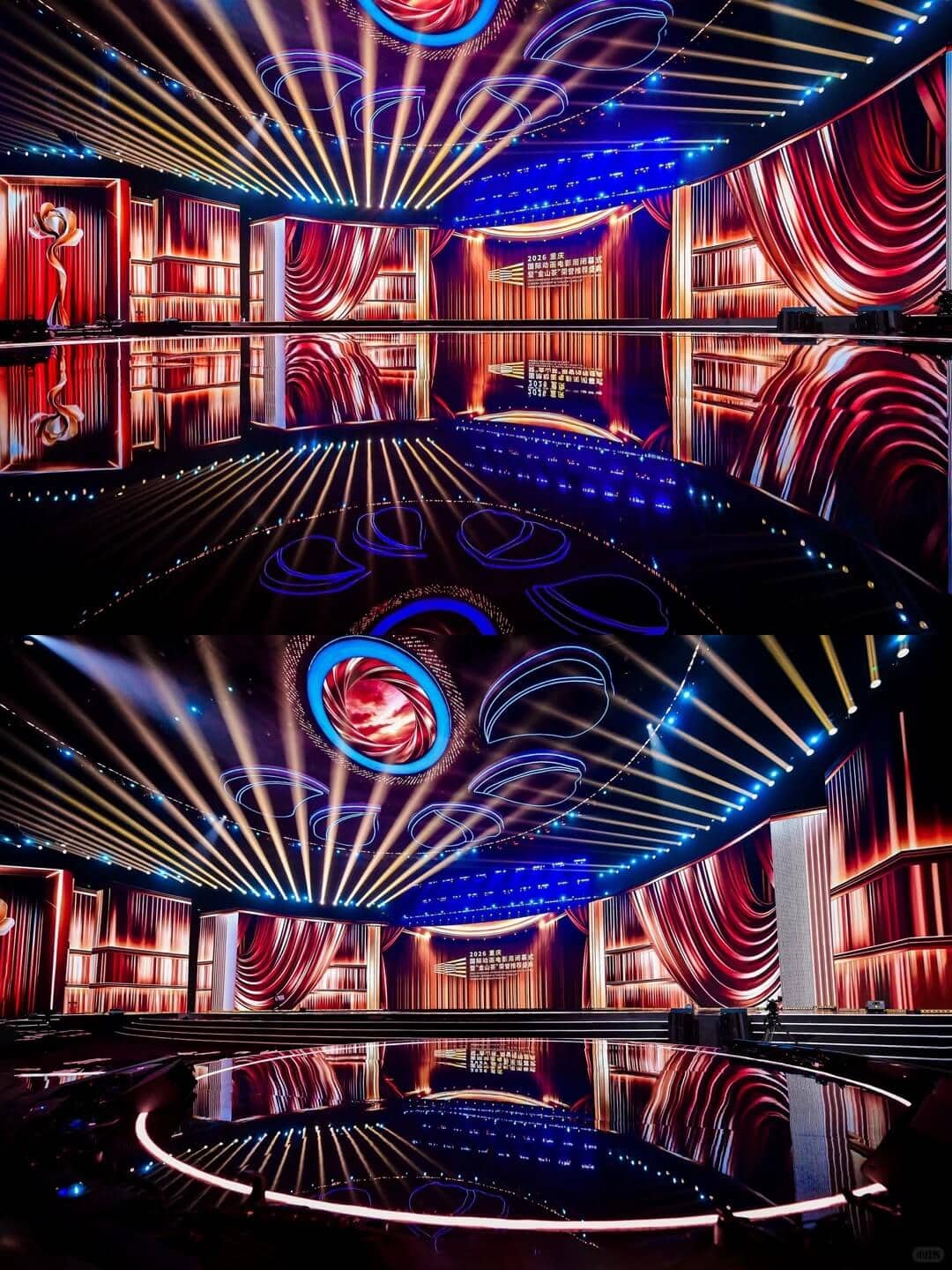

• 22-метровая прямая светодиодная стена

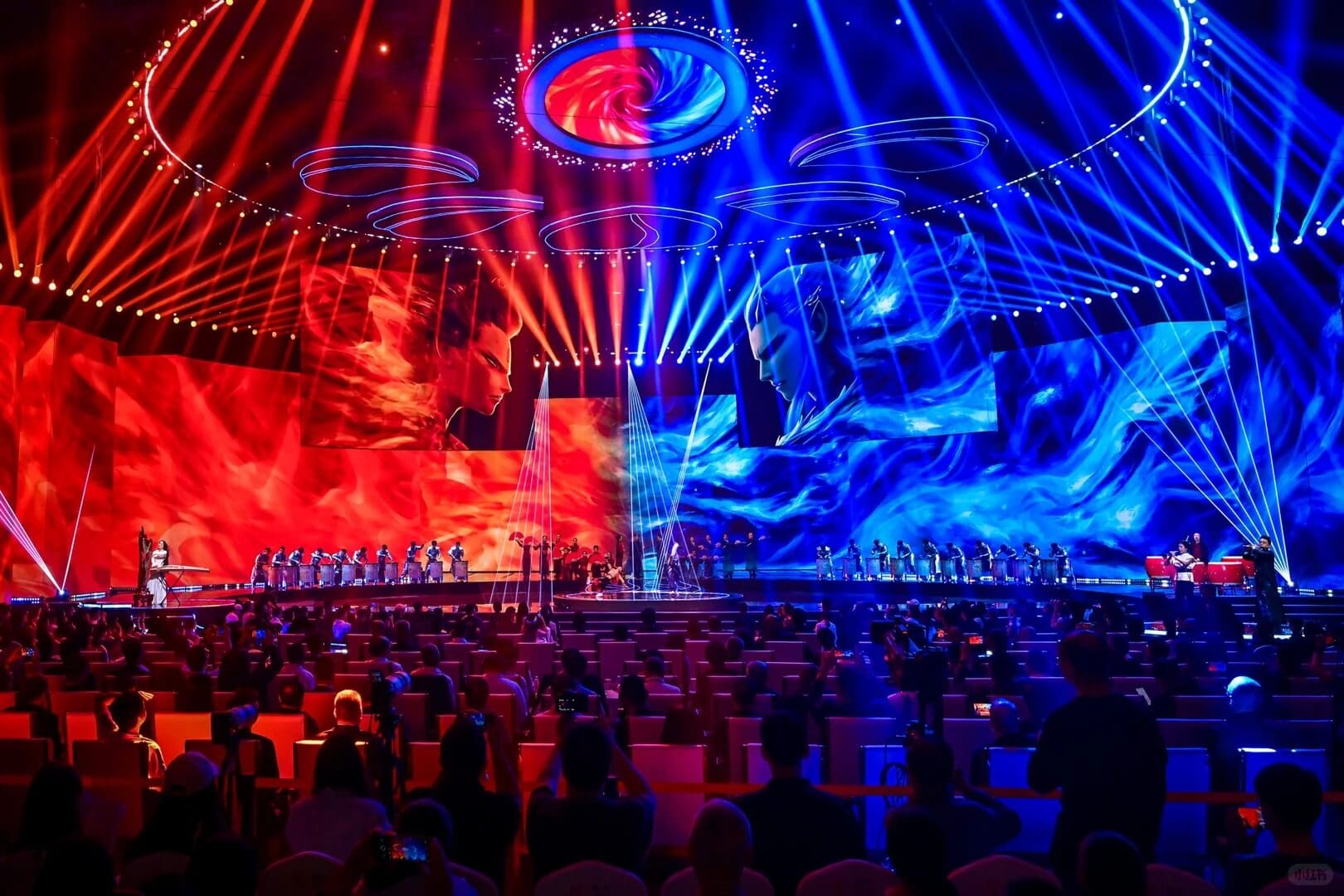

• Двойные изогнутые светодиодные экраны
• Моторизованный намотчик сит
• Вся установка координируется с помощью единой консоли BW.

5. Результат

В эфире CCTV6 была показана точная копия предварительно созданной модели — каждый фрагмент воспроизводился в точности так, как было запланировано, на протяжении всей трансляции от начала до конца. Этот проект является эталоном возможностей YZDITEC в области высокоточной съемки. автоматизация сцены вещания, парное соединение Сервоподъемник, сертифицированный по стандарту BGV C1. разработка на основе EtherCAT управление движением в реальном времени для масштабных проектов по организации прямых трансляций и телевещания.
