Концерт Сюй Ляна в Ханчжоу в 2026 году — двухслойная система слежения за светодиодами с предотвращением столкновений в реальном времени в 3D-режиме.

Обзор проекта

Компания YZDITEC осуществила комплексную автоматизацию сцены для концерта Сюй Ляна в Ханчжоу в 2026 году, развернув систему автоматизации. Моторизованная система направляющих для светодиодных экранов, три Подъемные ступении перекрестно сочлененные Моторизованные осветительные установки—все управляется через Консоль управления движением Black Warrior с полным 3D-моделирование и мониторинг в режиме реального времени.

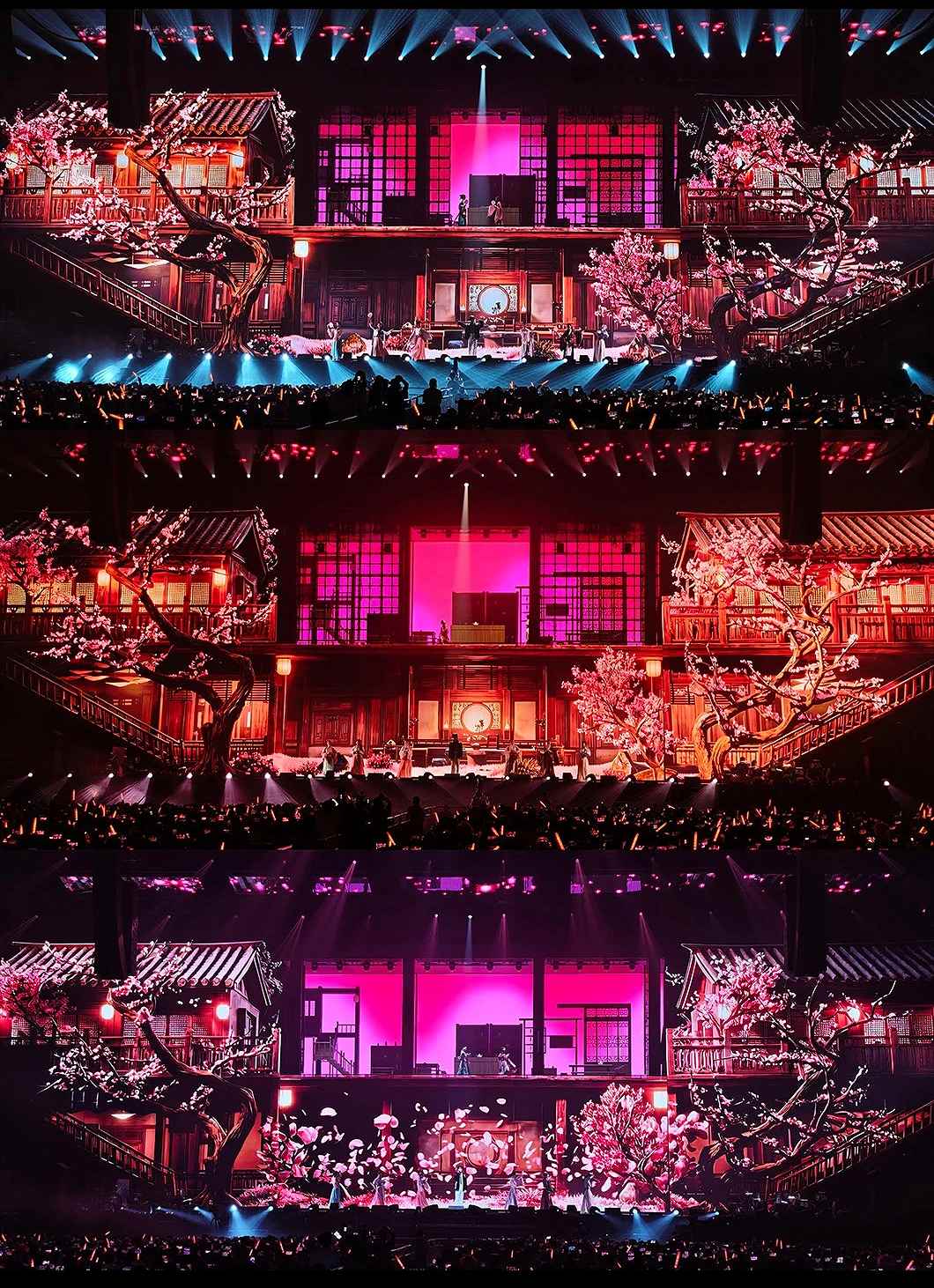

1. Двухслойная светодиодная система слежения: параллельное управление движением.

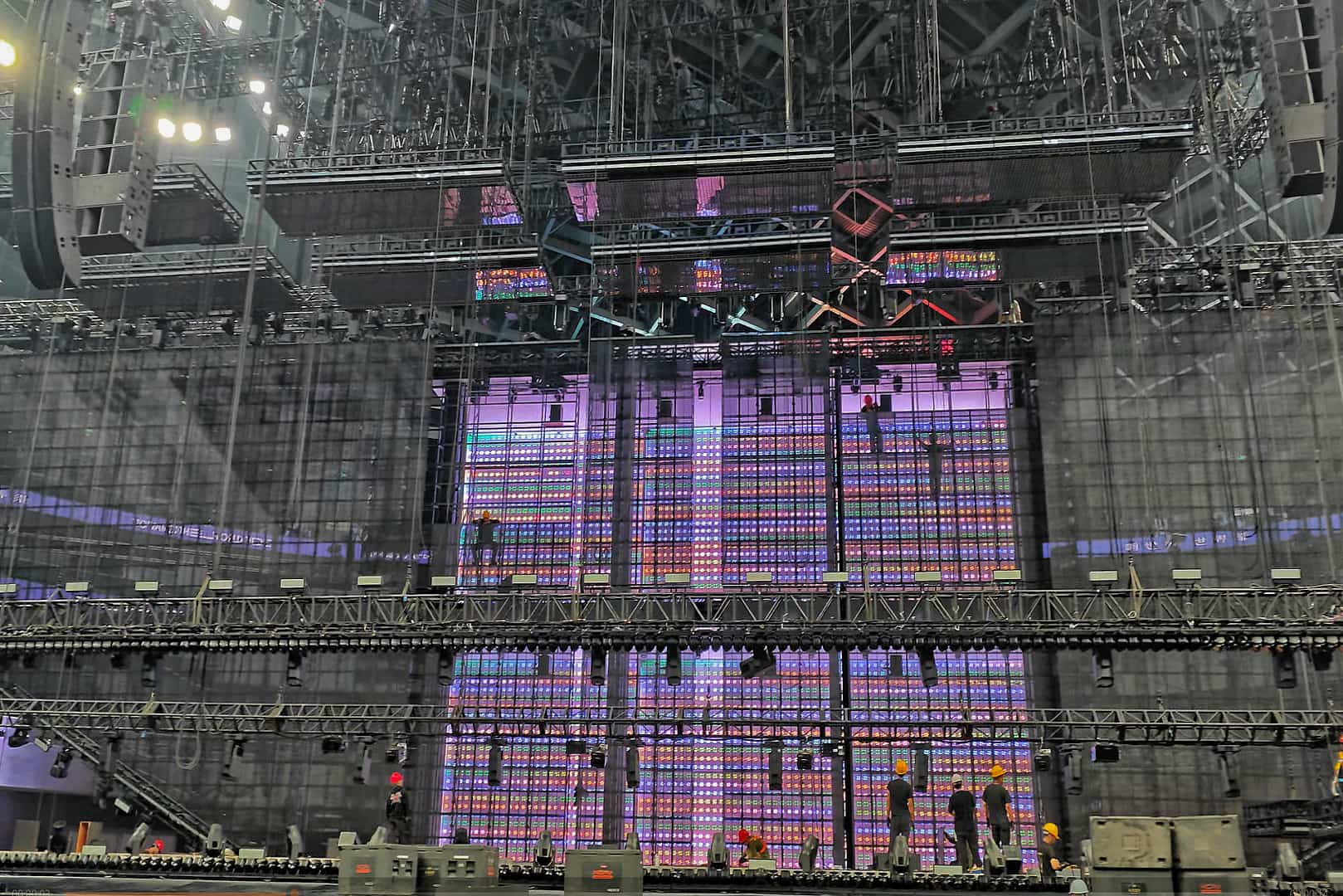

Центральный элемент: восемь светодиодных панелей, расположенных на двух независимых слоях и перемещающихся вдоль 20 метровмодульные рельсы Приводимая в движение восемью сервомоторами, верхняя и нижняя панели перемещались одновременно во время живого выступления, выполняя скоординированные или противоположные по направлению движения команды без ручного вмешательства.

Ключевая особенность: встроенная логика предотвращения столкновенийКонсоль непрерывно рассчитывает расстояние между панелями и пределы перемещения на обоих уровнях. Если траектории пересекаются, система запускает превентивное замедление или останавливает соответствующие оси, предотвращая физический контакт без участия оператора. Эта блокировочная система защиты работает на уровне Время цикла EtherCAT, составляющее менее миллисекунды, быстрее, чем визуальное подтверждение.

В условиях проведения живых концертов с динамичными сценическими элементами, расположенными в непосредственной близости друг от друга, автоматическое предотвращение столкновений — это не роскошь, а оперативная необходимость.

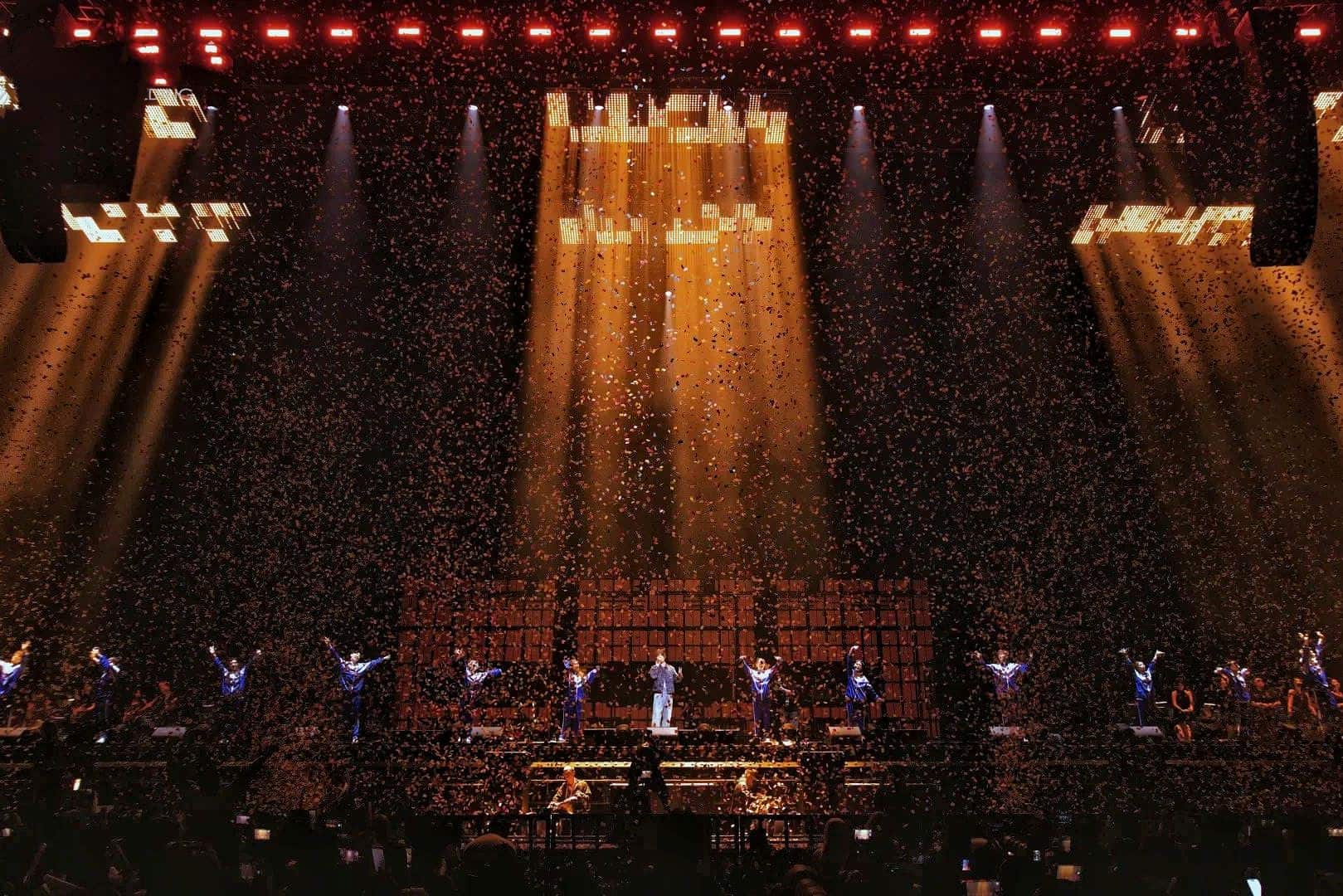

2. Подъемные ступени: пространственная визуализация, выходящая за рамки показаний высоты.

Три лифтовые ступени работает в режиме реального времени 3D-визуализацияОтображая не только числовые значения высоты, но и фактическое пространственное положение в модели помещения. Операторы могли просматривать сценические платформы, что позволяло более безопасно проверять наличие свободного пространства во время выполнения многоосевых трюков.

Он Система Черного Воина Рендерит геометрию с мониторингом в реальном времени. То, что вы видите в симуляции, выполняется на сцене — никаких мысленных преобразований не требуется.

3. Межпроизводственная интеграция с использованием профилей устройств EtherCAT.

Данная система управления шоу поддерживает интеграцию с продукцией разных производителей. В рамках этого проекта не требуется никаких изменений в аппаратном обеспечении.

Просто загрузите файлы описания EtherCAT-устройств каждого производителя, настройте параметры, и устройства начнут бесперебойно взаимодействовать.

Гибкость, не зависящая от поставщика. Оптимизированное по стоимости развертывание.

Посмотрите видеоролик о проекте.
