Концерт ZIYU в Сямене — 10-кольцевая воздушная матрица с возможностью повторного использования, как в гастрольных турах.

Обзор проекта

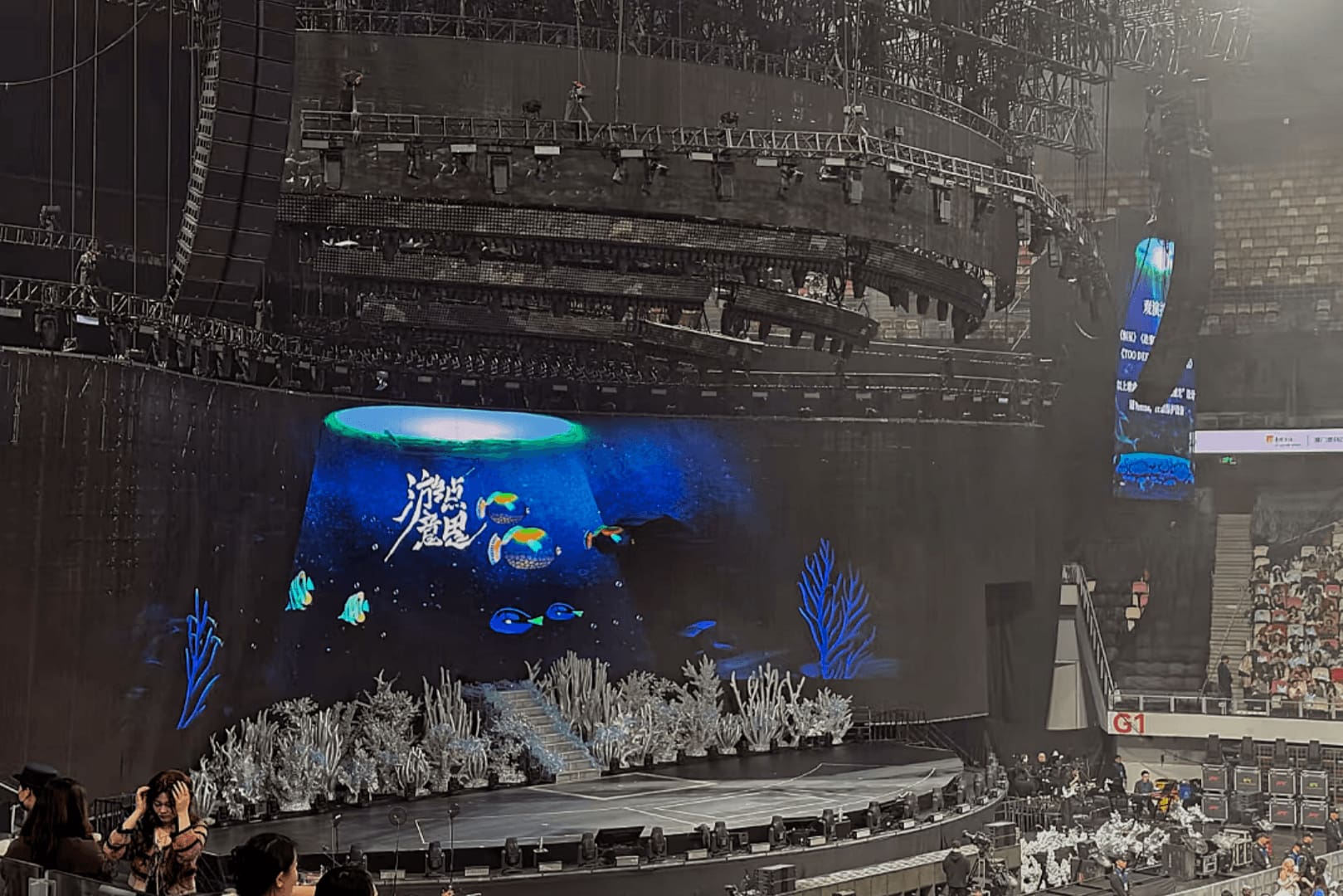

Компания YZDITEC предоставила в аренду систему сценического оборудования для концерта ZIYU в Сямене в 2026 году, развернув 64-осевую сервоприводную систему для поддержки сложной воздушной сценической конструкции. Конфигурация включала десять взаимосвязанных кинетических колец — девять полукруглых световых ферм и одно эллиптическое кольцо — образующих динамический навес над сценой, управляемый с помощью пульта управления движением Black Warrior.

1. Конфигурация системы

• 64× подъемник для развлечений— Сертифицировано по стандарту BGV C1 с тройным резервированием системы безопасности.
• 10-кольцевая воздушная матрица — 9 полукруглых ферм + 1 эллиптическое кольцо, независимо шарнирно соединенные (многоосевая подвижная ферма)

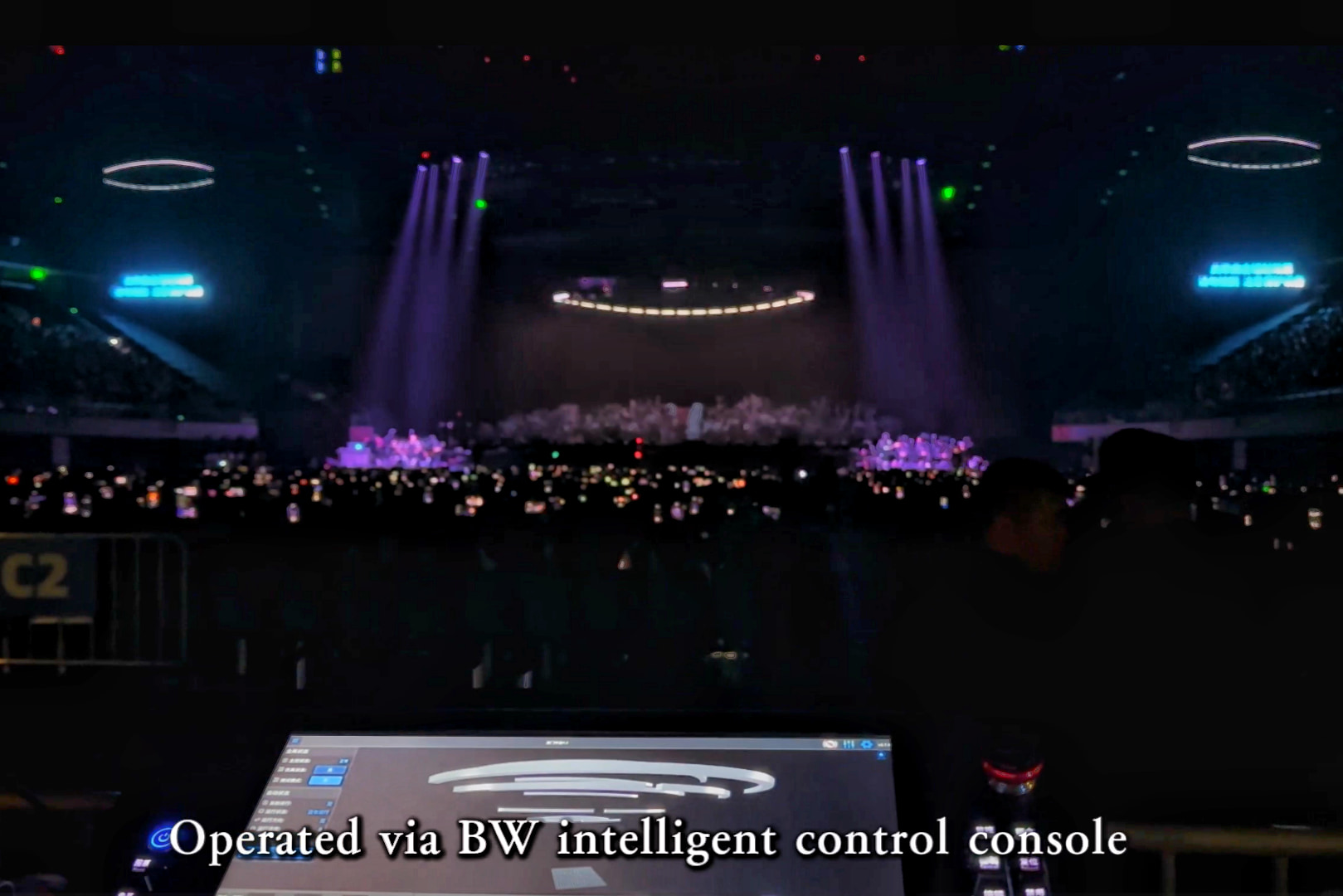

• Панель управления шоу Black Warrior —контроллер подъемника в реальном времени, 3D предварительная визуализациямногоракурсный предварительный просмотр положения тела, сенсорный экран + физический интерфейс управления.

2. Повторяемость, достойная гастрольных поездок: абсолютное преимущество энкодера.

Гастрольные постановки требуют идентичного исполнения спектакля на всех площадках. Цепные сервоприводные тали YZDITEC использовать абсолютные энкодерыБлагодаря этому сохраняется точная позиционная память даже после выключения и включения питания или транспортировки. Это исключает необходимость повторной настройки на каждой площадке — операторы загружают предварительно запрограммированный файл шоу, проверяют точки подключения и запускают стек сцен без смещения положения.

Для 64-осевой системы со сложной взаимозависимой геометрией это означает: более быструю загрузку, сокращение времени на программирование на месте и гарантированную стабильность положения на протяжении всего тура.

3. Рабочий процесс автономного программирования

Матрица из десяти колец была полностью запрограммирована в консоли. Программное обеспечение для 3D-моделирования На этапе подготовки операторы визуализировали каждый элемент с разных ракурсов, проверяли зазоры, корректировали кривые ускорения и подтверждали координацию между кольцами — и все это до включения питания физической установки.

После проверки в автономном режиме файл шоу был безошибочно перенесен в рабочую систему. То, что вы имитируете, то и выполняете. Такой рабочий процесс сокращает время ввода в эксплуатацию на месте и снижает риск обнаружения пространственных конфликтов во время технических репетиций.

4. Многоосевая синхронизация

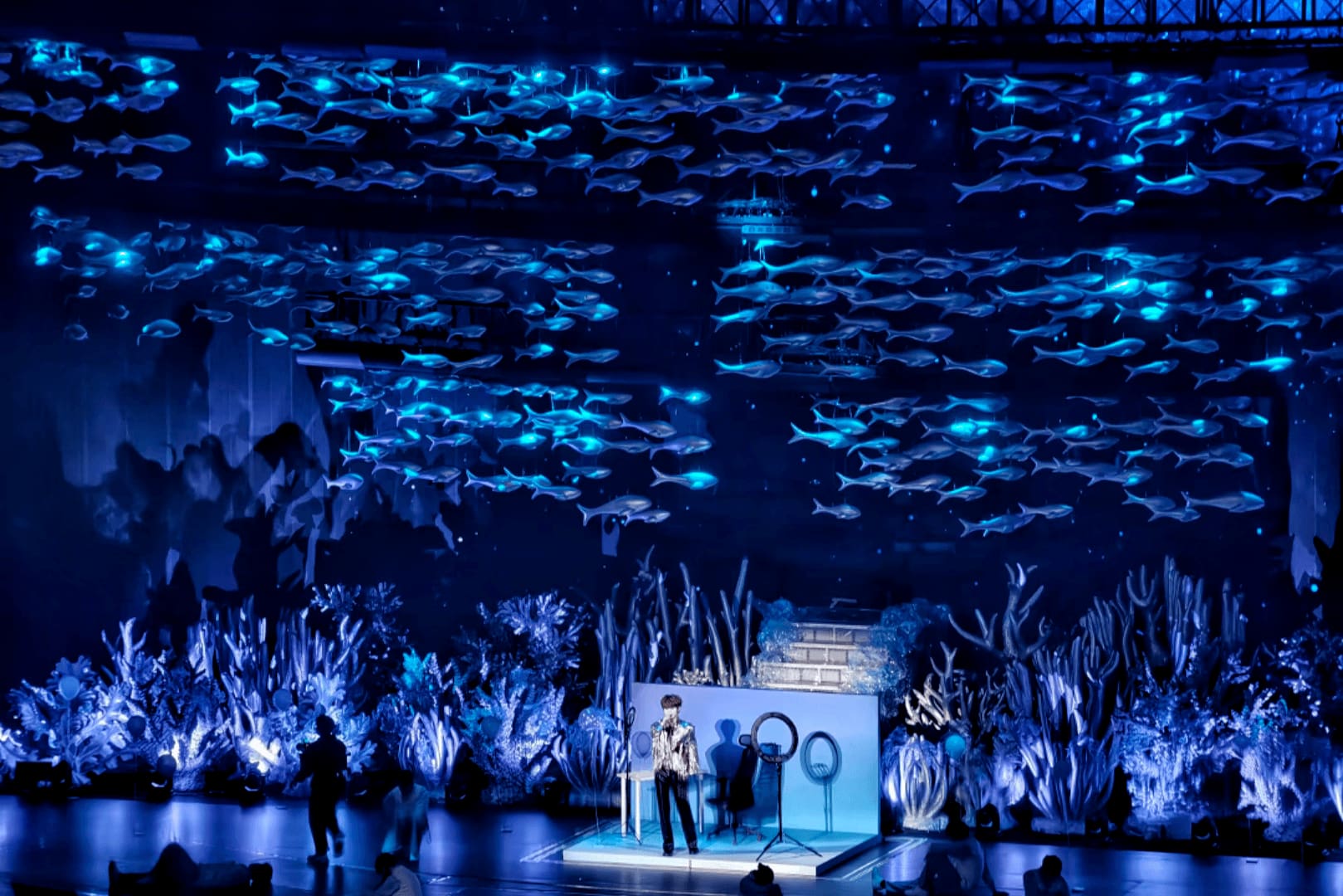

девять полукруглых осветительные фермы Двигались скоординированными группами, создавая меняющиеся геометрические фигуры над головой, синхронизированные с музыкальной фразировкой. Детерминированная связь EtherCAT (Время цикла менее миллисекунды) гарантировало, что все 64 оси выполняли обновление положения в рамках одного контура управления — отсутствие видимой задержки между подъемами, отсутствие кумулятивного дрейфа времени в течение длительного шоу.

Точность в таком масштабе не является чем-то второстепенным. Она имеет основополагающее значение.
