41-точечная синхронизированная система крепления: концерт Ю Цзяюнь.

В проектах по аренде концертного оборудования редко возникают все неожиданные проблемы одновременно. В этом случае это произошло.
Технические характеристики проекта:41 сервоприводной подъемник | 30-точечная светодиодная конструкция (24 м × 24 м) | 5 световых ферм | 1 художественная инсталляция | Управление с одной консоли

1. Краткое описание

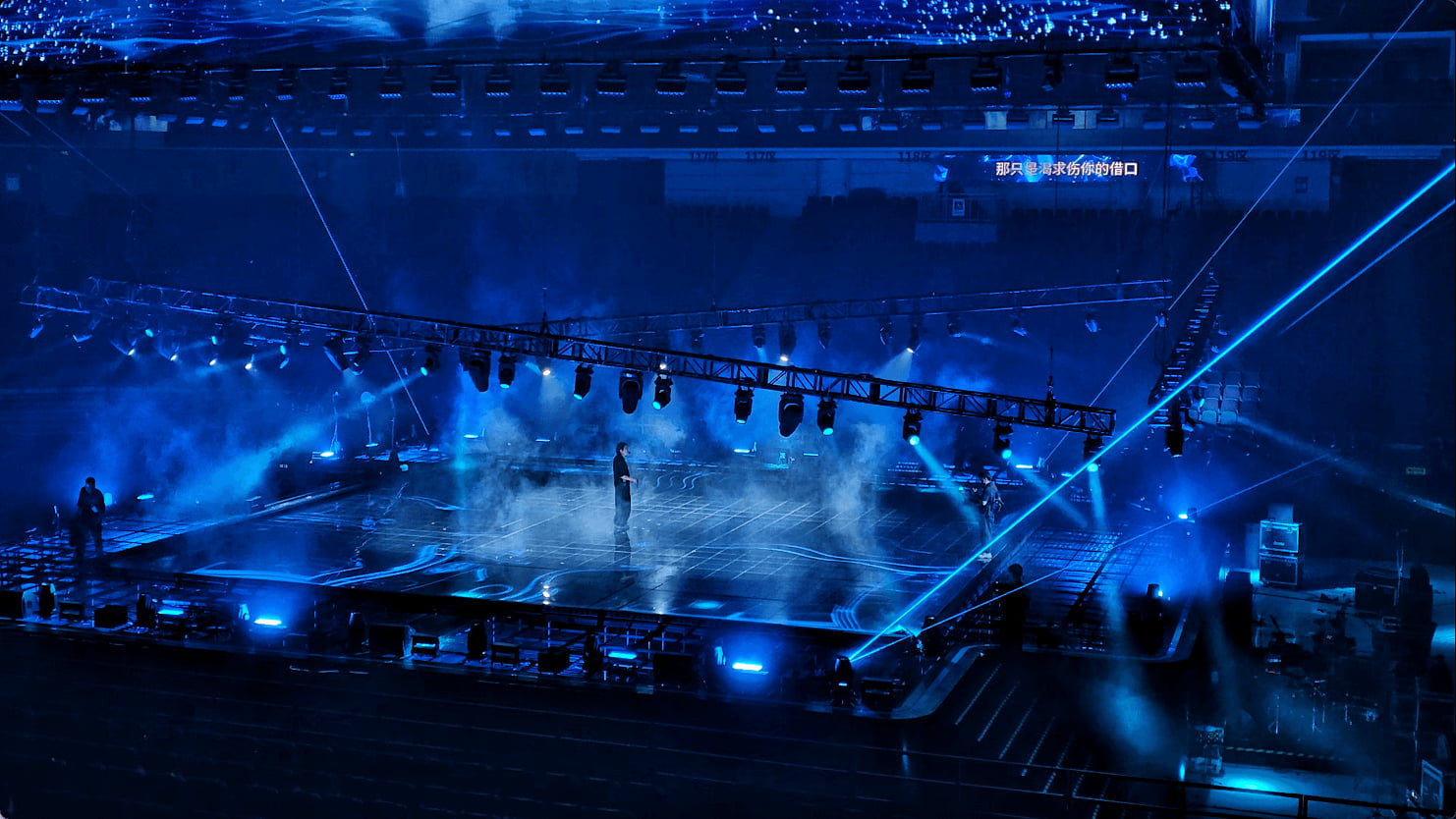

Для живого концерта певицы Ю Цзяюнь потребовалась 41 независимая точка подвеса, каждая с различными профилями нагрузки и требованиями к перемещению. Центральным элементом стал четырехсторонний светодиодный экран размером 24 м × 24 м, подвешенный к 30 синхронизированным точкам. К этому добавились световые фермы (10–20 м), подвесная сфера и скоординированная хореография подъема-наклона-сдвига на протяжении всего шоу.

Длякоманды автоматизации сценыикомпании по арендеИменно в этой многоточечной сложности традиционные системы, работающие вручную, достигают своих пределов.

2. Задача: Точность в больших масштабах

При проектировании системы такелажа руководствовались двумя непреложными принципами:

Точность синхронизации— 30 ​​подъемников, перемещающих светодиодную панель площадью 576 м², не могут смещаться ни на миллиметр. Любое рассогласование фаз приведет к деформации конструкции или срабатыванию аварийной остановки.

Устойчивость нагрузки— Переменная полезная нагрузка в 41 точке требовала независимого управления крутящим моментом и мониторинга в реальном времени для предотвращения раскачивания или превышения скорости во время переходов.

3. Решение: Одна консоль, 41 мотор, никаких неожиданностей.

Мы развернули41 Сервоцепные тали BGV, сертифицированные по стандарту C1.организовано посредством единогоконсоль автоматизациис 3D-моделированием и автономным программированием.

Подготовка к показу:

• Моделирование расположения площадок и распределения нагрузки в 3D-симуляции.
• Все последовательности запрограммированы в автономном режиме и протестированы виртуально.
• Предельные значения безопасности предварительно настроены для каждой точки крепления.

Казнь в ночь представления:

• Мониторинг положения и нагрузки всех двигателей в режиме реального времени.
• Многоосевые перемещения, запускаемые по одной команде.
• Автоматизированные системы предупреждений о безопасности выявляли отклонения до того, как они становились видимыми.

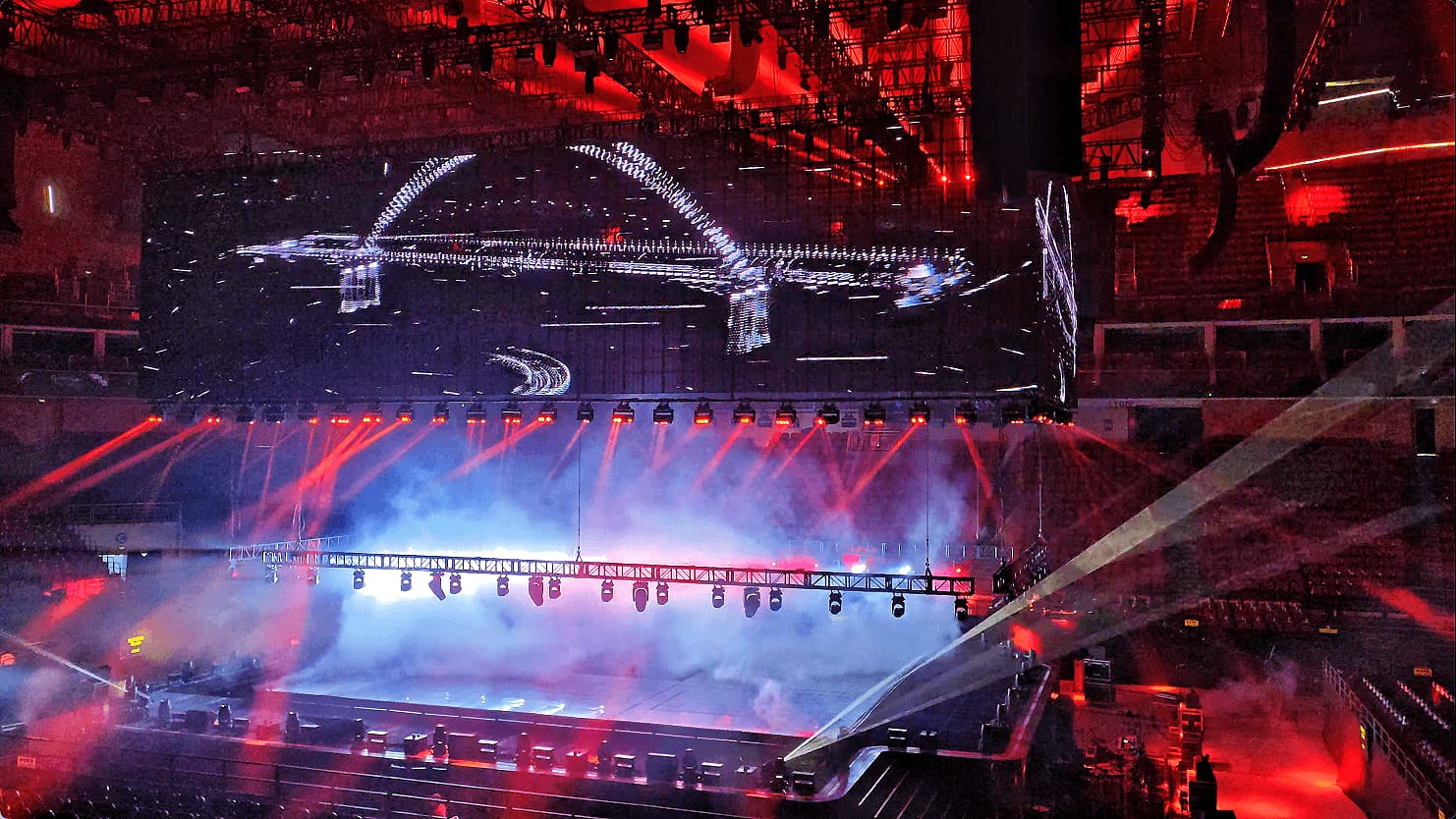

весьсистема сценического оборудованияработала как единый механизм, а не как 41 отдельный подъемник, стремящийся синхронизироваться.

Исполнение: Отточенные движения, отсутствие драматизма.

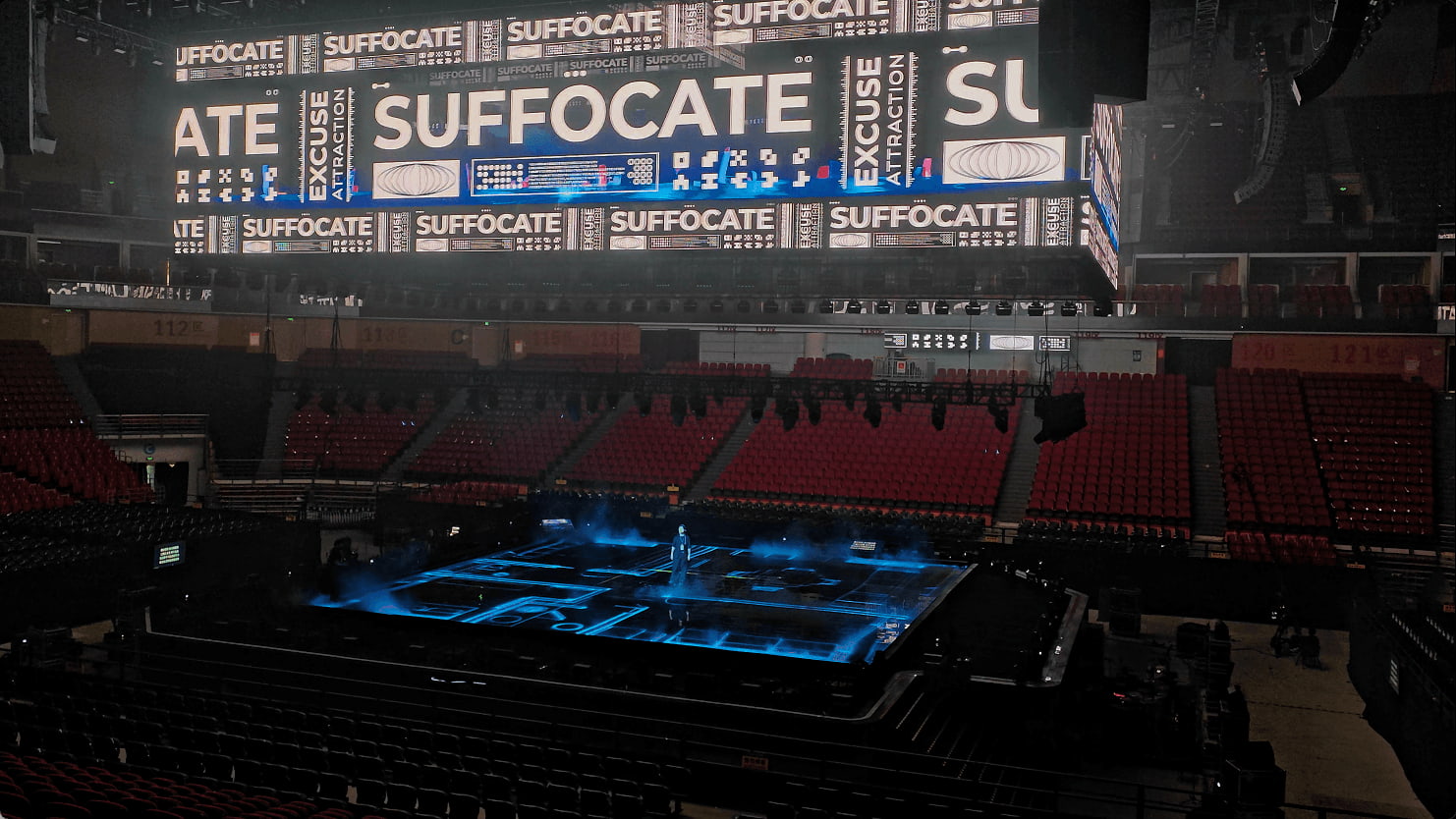

Все запрограммированные действия выполнены в соответствии со спецификацией. Светодиодный экран поднимается, наклоняется и перемещается без смещения. Никаких аварийных остановок. Никакого ручного вмешательства.

Для развертывания арендованного оборудования вживой концертОкружающая среда – вот стандарт, которому мы следуем при строительстве.

4. Техническая основа

Рукоятки для сервоцепейts:

• Сертификация безопасности BGV C1 (проверено независимой организацией для такелажа в сфере развлечений)
• Сервоуправление с обратной связью и абсолютным энкодером.
• Точность позиционирования ±1 мм

Панель управления:

• Сеть EtherCAT реального времени (синхронизация с точностью до долей миллисекунды)
• 3D-предварительная визуализация и автономное программирование
• Совместимость с мобильными устройствами для беспроводного мониторинга
